Как установить кран маевского на полотенцесушитель

Краны Маевского для полотенцесушителя: функции и устройство

  1. Устройство клапана
  2. Как выбрать лучшую модель?
  3. Где установить?
  4. Этапы установки

Краны Маевского очень важны для полотенцесушителя. Необходимо знать, как пользоваться этим устройством, и как оно работает. Отдельная важная тема — как установить на водяную модель и «лесенку».

Устройство клапана

Краны Маевского для полотенцесушителя используются с начала 1930-х годов. Раньше они применялись только для обычных отопительных систем. Точнее говоря, подобная система появилась благодаря разработкам инженера Маевского в 1933 году, который усовершенствовал ранние образцы. Стоит учесть, что официально устройство называется иначе — радиаторный игольчатый воздушный клапан. Именно такой термин приводится в ГОСТ и СНиП.

Кран Маевского работает за счет самопроизвольного выброса воздуха наружу. Когда он открывается, игла затвора поднимается. Именно она раскрывает особое отверстие, сечение которого составляет 0,2 см. Как раз через него и выбрасывается избыточный накопившийся воздух. Важную роль играет функциональный штуцер.

Передвижение этого штуцера происходит за счет винта, оснащенного четырехгранной головкой.

Внимание: при использовании крана Маевского требуется останавливать циркуляционный насос. В противном случае эффективно стравливать воздух не получится.

При оборудовании отопительных систем внутренними насосами их надо отсоединять от электросети. Потребность бороться с воздушными пробками возникает, если:

устанавливается новая сушилка или отопительное устройство;

из системы сбрасывали воду при аварии или капитальном ремонте;

поставили новые радиаторы;

происходит подсос воздуха долгое время при нормальной работе;

из воды выходят воздушные пузырьки (это закономерный физический процесс, и бороться с ним на бытовых отопительных и водонагревательных сетях невозможно);

из-за коррозии происходит завоздушивание систем.

Может показаться, что это нечто безобидное, и никакой угрозы не несет. Однако все, кто реально сталкивались с воздушными пробками, точно сходятся во мнении — кран Маевского реально нужен на отопительных сетях и на полотенцесушителях. Из-за пробок теплоноситель хуже поступает в отдельные части коммуникаций, или вовсе не проходит туда. В результате часть прибора бездействует, остается холодной, независимо от всех предпринимаемых усилий.

Конкретные модели, стравливающие воздух, могут довольно значительно различаться. Классическое устройство Маевского рассчитано на ручную работу. Усовершенствованные автоматические системы не нуждаются во вмешательстве людей. Зато ручная техника может устанавливаться практически как угодно. А вот воздухоотводчик-автомат надо ставить строго вертикально, иначе он не выполнит своей задачи.

Традиционное игольчатое клапанное приспособление содержит:

корпус из металла;

шток с нанесенной на него резьбой и особыми канавками;

колпак, оснащенный проходом для воздуха;

кольцевой уплотняющий элемент из резины.

Практически все детали, кроме уплотнителя, делают из резины. В домашних условиях широко используют модели под особый ключ. Это практичное и не вызывающее никаких проблем решение.

Снизу по всему диаметру изделие оснащают резьбой. Она позволяет монтировать устройство в посадочную позицию радиаторной пробки.

Предположим, кран Маевского в данный момент бездействует. Тогда винт, управляющий штоком, завернут до упора. Его игла контактирует с обечайкой отверстия, используемого для спуска. Но если возникает потребность в сбросе воздуха, при помощи ключа особого образца или отвертки откручивают винт на 2 или 3 оборота. Воздух благодаря своей более низкой плотности устремляется в отверстие раньше, чем туда начинает поступать вода.

Поток воздуха потом движется через продольные канавки на штоке. Пройдя их, он оказывается под колпаком из капрона. Оттуда уже идет сброс через наружный канал. Сигнал, что нужно прекратить выпуск — появление воды. Больше ничего делать сантехникам (или владельцам домов) не придется; единственный нюанс — иногда очистку магистрали приходится повторять, поскольку весь воздух сразу выпустить не удается.

Автоматический аппарат работает чуть иначе. Воздухоотводчик помещают в корпус, имеющий форму цилиндра. Внутри скрыт целый комплекс рычагов. Шток позиционирован строго вертикально. Сброс воздуха (а при необходимости и воды) производится снизу.

Если цилиндр наполнен водой, ее напор поднимает поплавок. Давление прижимает игольчатый блок клапана. А он уже перекрывает верхнее отверстие на выходе. Однако, как только попадает воздух, давление понижается. Игольчатый элемент идет вниз, калибровочное отверстие открывается, воздух выходит, а цилиндр наполняется водой.

Как выбрать лучшую модель?

Стоит учесть для начала, что одни полотенцесушители делаются с верхним, а другие с нижним подключением. В этом случае требуется использовать строго подходящий по типу регулятор. Полезно выбирать модели с основой из латуни. А также следует обратить внимание на:

простоту эксплуатации устройств;

дополнение штуцера уплотняющей резинкой.

Продвинутые аппараты оборудуют готовым к эксплуатации пластмассовым вентилем. Это позволяет отказаться от вспомогательных ключей и отверток. Однако доступность управления для детей представляет серьезную опасность. Использовать в домах и квартирах с детьми нужно только традиционные модели. Ориентироваться на стоимость изделий не слишком разумно.

Где установить?

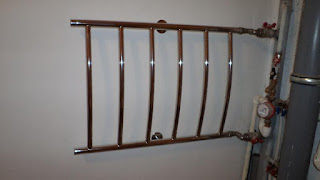

Установить кран Маевского на водяной полотенцесушитель из нержавеющей стали нужно исключительно сверху. А вот отверстие для горячего теплоносителя должно располагаться снизу. На старую отопительную деталь регулятор надо ставить с помощью прорези. Если там находится заглушка, то кран надо ставить в качестве ее замены.

Главное — правильная ориентировка отверстия (от стены с некоторым уклоном вниз, чтобы пользоваться было проще); установка на старые батареи не рекомендуется.

Этапы установки

На «лесенку» кран Маевского ставят на одну из вертикальных труб. Как уже сказано, он заменяет прежнюю заглушку. Последовательность работ такова:

осушение системы (в идеале ставят на новую сухую сушилку);

разворот крана от стены с наклоном отверстия вниз;

приготовление прорези либо (в случае современных полотенцесушителей) крепление на отведенное гнездо;

подключение самого устройства с использованием особого крана;

герметизация соединения и проверка системы.

Уплотнять проще фум-лентой. Использование пакли — крайний вариант. Проворачивать винты можно иногда простой плоской отверткой. Слишком большое усилие прилагать не нужно. Велик риск повреждения винта и колпачка.

Кран Маевского — принцип работы, виды, устройство

Циркулирующий в радиаторах отопления теплоноситель обеспечивает нас теплом в течение холодного периода года. Однако часто возникают ситуации, при которых батарея не прогревается полностью. Возникают они по причине скопления воздуха в дальней части радиатора, который препятствует заполнению радиатора горячей водой. Следовательно, его нужно каким-то образом удалить. Для этой цели применяется кран Маевского, принцип работы которого основан на стравливании воздушных пробок при ослаблении запорного конусного клапана.

Устанавливается кран Маевского в верхней точке радиатора отопления. Управляться он может автоматически или вручную. При открывании вентиля всего на половину оборота, находящийся в системе воздух выходит из нее наружу, освобождая место для теплоносителя. Используется данное устройство на любых видах радиаторов, в том числе старого образца.

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

  • когда проводится монтаж новой отопительной системы;
  • в случае ремонта системы и удалении из нее воды;
  • при установке новых радиаторов;
  • при подсосе воздуха в систему в процессе ее работы;
  • когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
  • при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Устройство и работа крана Маевского

Классический кран Маевского изготавливается из латунных сплавов, отличающихся стойкостью к образованию коррозии. Он представляет собой корпус, внутри которого находится конусный игольчатый клапан. Управляется данный клапан Маевского запорным винтом, регулируемым снаружи. Находясь в закрытом положении, клапан способен надежно удерживать теплоноситель внутри радиатора. При повороте винта в сторону открывается проходное отверстие крана, освобождая находящийся внутри отопительного прибора воздух.

Снаружи металлического корпуса часто имеется белый пластиковый кожух, придающий крану более благородный и современный вид. Устройство изделия может различаться в отдельных его модификациях, но принцип работы крана Маевского всегда остается неизменным. Устройства различаются диаметрами наружной резьбы, благодаря чему удается без проблем подобрать подходящий вариант для любого радиатора. Бывают краны с резьбой 1 дюйм, ¾ или ½ дюйма.

Для управления регулировочным винтом используется ключ для крана Маевского или обычная отвертка. Четырехгранный ключ удобен тем, что занимает мало места, позволяя управлять регулировочным винтом даже в случае нахождения радиатора в труднодоступном месте.

Воздушный кран Маевского с ключом

В некоторых случаях работой крана можно управлять и вовсе без использования инструментов. Для этого достаточно рукой повернуть вентиль, обеспечив начало стравливания воздуха.

Разновидности

Существует три разновидности воздухоотводчиков, различающихся между собой принципом действия и конструкцией:

1. Ручной кран Маевского. Это простейшее приспособление, которое управляется в ручном режиме. При обнаружении неравномерности прогрева радиатора кран можно открыть ключом или любой отверткой, а затем, по мере выхода из радиатора воздуха, завернуть кран в обратном направлении.

На фото кран Маевского ручного типа

2. Автоматический кран. Отличием автоматического крана является отсутствие ручного управления его работой. Его конструкция и принцип работы несколько отличаются от функционирования ручного крана. Изготовлен автоматический кран из латуни в виде цилиндра, но игольчатого клапана в его конструкции не предусмотрено. Вместо него используется поплавок из пластика. Как работает кран Маевского с автоматическим управлением? Пластиковый поплавок, в зависимости от наличия в системе воздуха, перемещается внутри крана и управляет открытием и закрытием затворника. Все происходит без вмешательства людей.

Принцип действия автоматического крана Маевского фото выше демонстрирует визуально.

Все автоматические краны имеют возможность ручного управления, чем можно воспользоваться, когда происходит засорение проходного отверстия.

3. Кран со встроенным предохранительным устройством. У такой разновидности крана Маевского принцип его работы несколько отличается от привычного стравливания воздуха. Предохранительный клапан способен контролировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, клапан сработает и начнет принудительно стравливать теплоноситель из отопительной системы. Тем самым предотвращается повреждение отдельных элементов системы в случае внезапных гидроударов.

Особенно актуальна установка воздухоотводчиков с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдержать повышенного давления.

Особенности выбора

При выборе модели устройства, следует учитывать некоторые особенности радиаторов:

  • Для централизованных систем отопления лучшим решением будет использование ручных кранов, которыми в любое время можно стравливать воздух. Автоматические краны нежелательно использовать в квартирах или домах, где работает централизованное отопление. Теплоноситель в таких системах имеет повышенную загрязненность, в результате чего отверстие крана будет постоянно забиваться грязью;
  • Краны с автоматическим управлением хороши в частных домах с автономными системами, ведь там поддерживается чистота теплоносителя. Также автоматику рекомендуется устанавливать в местах с затрудненным доступом; Автоматический воздухоотводчик на батарее
  • Если отопительный прибор установлен в каком-то углублении или нише, то доступ к его торцу может быть ограничен. В этом случае открутить винт обычной отверткой будет невозможно. Поэтому рекомендуется для такого радиатора применять автоматический кран Маевского. Либо же использовать специальный ключ, который располагается в одной плоскости с батареей;
  • во многих помещениях все еще используются чугунные радиаторы старого образца. В этом случае возможно установить ручной кран Маевского для чугунных радиаторов, но лучше воспользоваться специальными автоматическими воздухоотводчиками, изготовленными из латуни, и обладающий значительной прочностью. Ручной кран Маевского на отопительной батарее из чугуна

Как установить кран Маевского

Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.

При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.

Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.

Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Совет: В процессе установки крана рекомендуется отверстие для выхода воздуха направить немного вниз. В этом положении будет удобнее собирать выходящую из системы воду, которая начнет выходить вслед за воздухом.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

В нашей отдельной статье вы найдете фото установки настенных полотенцесушителей в ванной комнате, а также видео-инструкцию по его самостоятельному монтажу.

А про самостоятельное изготовление дренажного колодца можно прочитать тут.

Особенности эксплуатации

Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.

Зная, что делать, стравить воздух из радиатора очень просто

Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.

Совет: Если отопительная система имеет в своем составе насосы, осуществляющие принудительную циркуляцию теплоносителя, их необходимо отключить минут за 10 до стравливания воздуха. При включенных насосах воздух не будет накапливаться в верхней точке радиатора, а будет разноситься по системе потоком воды.

В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.

Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.

При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым — выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.

Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.

Кран маевского как установить на полотенцесушитель

Помещения ванных комнат чаще всего не имеют радиаторов отопления, его роль выполняет полотенцесушитель. Поскольку ванная комната имеет повышенную влажность, то для предотвращения появления плесени на ее стенах необходимо не только иметь качественную вентиляцию помещения, но и постоянный источник тепла. Поскольку система отопления работает только в отопительный сезон, то подключение полотенцесушителя к ней не рекомендуется. По этой причине полотенцесушитель подключают к системе горячего водоснабжения, а если в доме нет централизованной подачи горячей воды, то используют их электрические аналоги.

Электрический полотенцесушитель имеет ТЭН или термокабель, подключается к системе с напряжением 220В. Теплоносители – масло и антифриз.

С помощью полотенцесушителя не только избавляются от излишней влажности помещения, но и создают комфортные условия для пользования ванной или душем.

Более того, полотенцесушитель используют для сушки мелких вещей, а иногда с их помощью даже сушат влажную обувь. Однако бывает, что горячая вода в квартире в наличии, а вот тепла в трубах полотенцесушителя нет, они по-прежнему остаются холодными. Это значит, что появилась воздушная пробка в полотенцесушителе. Часто жители многоквартирных домов в летний период сталкиваются с проблемой — после традиционного отключения в доме горячей воды при проведении ремонтных работ систем горячего водоснабжения, полотенцесушитель иногда перестает выполнять свои функции.

Это происходит по очень простой причине — при заполнении системы горячей водой после ее отсутствия в трубопроводах образуются воздушные пробки. Воздух, попадая в систему водоснабжения, препятствует движению воды по трубам, следовательно, полотенцесушитель перестает греть помещение ванной. Появившаяся в помещении излишняя влажность не только причиняет неудобство жильцам квартиры, но и губительно действует на отделку помещения.

Как решить проблему отсутствия тепла в трубах полотенцесушителя

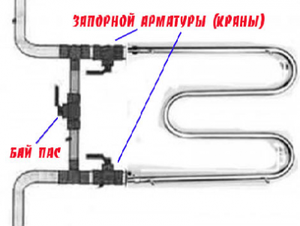

Схема монтажа полотенцесушителя.

Если полотенцесушитель перестал нагреваться после перерыва в подаче горячей воды, то для того, чтобы исправить эту ситуацию, необходимо стравить воздух, появившийся в системе водоснабжения. Для этой цели в многоэтажных домах на верхнем этаже или в чердачном помещении на верхней части стояка горячей воды устанавливается специальный кран, с помощью которого следует спускать скопившийся воздух до тех пор, пока из него будет выходить вода.

После этой процедуры полотенцесушитель должен начать работать в нормальном режиме. В случае, если трубы полотенцесушителя по-прежнему остались холодными, проделанную операцию придется повторять до получения положительного результата. Кстати, такие же действия следует производить, если при начале отопительного сезона не полностью прогреваются батареи. Чаще всего в этом тоже виноват скопившийся в них воздух.

Так поступают владельцы квартир в давно построенных зданиях, еще не позаботившиеся сменить установленный много лет назад полотенцесушитель на более современную его модель. После замены полотенцесушителя и правильном включении его в систему горячей воды не придется бегать по дому в поисках места, где можно стравить воздух. Все операции можно будет сделать, не выходя из помещения ванной.

Для того чтобы вновь поставленный полотенцесушитель был не только удобен в эксплуатации, но и прослужил долгие годы своему владельцу, необходимо выбрать его правильно, учитывая при выборе основные требования к его устройству.

Что нужно знать при выборе полотенцесушителя

Формы полотенцесушителей: а — м-образный; б — п-образный; в — ф-образный; г — «змейка»; д — «лесенка».

Производители сантехнического оборудования при изготовлении полотенцесушителей используют в основном два материала — нержавеющую сталь и латунь, покрытую слоем хрома. На первый взгляд выглядят они абсолютно одинаково. Все их отличие — в разной способности выдерживать перепады рабочего давления, свойственные при подаче тепла и горячей воды в многоэтажные здания.

Стальные изделия отличаются большей прочностью, чем изготовленные из хромированной латуни, поэтому в многоэтажных зданиях используют преимущественно сталь, так как в системах теплоснабжения и подачи горячей воды перепады давления иногда достигают 8-10 Атм.

При выборе стального полотенцесушителя стоит остановиться на изделиях, изготовленных из цельнотянутой трубы, толщина которой должна быть не менее 3 мм. Отсутствие сварного шва на трубе гарантирует, что не будет протечек, возможных в процессе эксплуатации изделия из сваренной трубы.

Полотенцесушители из латуни отечественные производители практически не выпускают. На рынке сантехнических изделий предлагаются импортные изделия, которые, в основном, используют в малоэтажном, частном строительстве при оборудовании домов автономной системой отопления.

Конечно, импортная латунная сантехника имеет более разнообразную форму, более привлекательна внешне, но рассчитана она на гораздо меньшее давление, чем иногда возникает в трубопроводах многоэтажных зданий. Поэтому приобретают их для установки в коттеджах, в дачных и загородных домах, где установлена автономная система с рабочим давлением около 3 Атм.

При выборе полотенцесушителя обязательно нужно учесть важную особенность его конструкции — в понравившемся изделии должен иметься клапан, через который можно будет при необходимости спустить воздух. Такой клапан у отечественных производителей изготовляется под названием «кран Маевского». С его помощью легко решается проблема первого запуска полотенцесушителя после его установки или после подключения системы к водоснабжению после перерыва на профилактику.

Конструкция «крана Маевского» и его правильная установка

Монтаж полотенцесушителя к стене (схема).

Многие люди, не слишком сведущие в технике, услышав название «кран Маевского», представляют, что это очень сложная деталь сантехнического оборудования, а некоторые даже не знают, для чего он нужен. На самом деле в его конструкции ничего сложного нет, самый простой «кран Маевского» включает в себя всего две детали — корпус и конический винт.

По своей сути эта конструкция является надежным воздухоотводом. Принцип его работы заключается в следующем: когда кран открыт, то воздух из системы обогрева через входное отверстие попадает в его корпус, в то же самое время удаляется через выходное отверстие, имеющееся в его боковой части. В закрытом состоянии винт плотно прилегает к внутренней стороне корпуса, препятствуя выходу жидкости из трубопровода.

«Кран Маевского» выпускается разных размеров с диаметрами наружной резьбы, соответствующей диаметрам труб, используемых для изготовления систем отопления. В зависимости от конструкции устройства могут открываться как рукой, так и с помощью отвертки или специального ключа.

При удалении воздушной пробки из системы вместе с воздухом выводится некоторое количество воды. Поэтому при установке крана следует позаботиться, чтобы отверстие в нем находилось в нижней его части. Тогда можно будет собрать жидкость в емкость, не давая ей попасть на стены помещения. Устанавливать кран следует в верхней части системы, это даст возможность быстро удалить скопившийся воздух.

Пользоваться «краном Маевского» несложно. Подставив под отверстие в кране емкость, тихонько поворачиваете кран и спускаете воздух. Сначала с легким шипением будет выходить воздух, а затем побежит небольшая струйка воды. Затем кран закрывается поворотом в обратную сторону. Если полотенцесушитель по-прежнему остается холодным, то спускаете еще раз воздух и дожидаетесь, пока струйка воды, льющаяся из отверстия крана, станет горячей.

Перед началом работы по установке обогревающего ванную комнату устройства следует позаботься о приобретении:

  • «крана Маевского», если его нет в комплекте устройства обогрева;
  • шарового крана (3 штуки);
  • отвертки или специального ключа для крана;
  • емкости для сбора воды.

Поскольку полотенцесушитель должен устанавливать мастер, то все остальное, необходимое для работы, найдется у него.

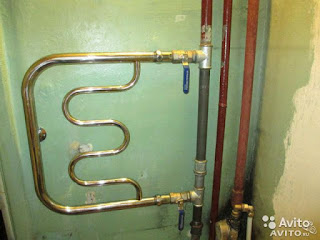

Установка перемычки для возможности работы без отключения подачи горячей воды

В процессе эксплуатации полотенцесушителя может потребоваться замена уплотнителей, соединяющих устройство с системой подачи воды. Срок службы уплотнителей даже самого высокого качества обычно не превышает 3 лет. Чтобы при замене уплотнителей или самого полотенцесушителя не было необходимости перекрывать воду в стояке, тем самым лишая соседей возможности пользоваться горячей водой, следует позаботиться об установке перемычки.

Эту работу следует поручить специалисту, владеющему необходимыми приемами соединения труб. Для этого в местах, где полотенцесушитель соединяется со стояком, следует поставить шаровые краны и установить перемычку, на которой тоже предусмотрен кран. При закрытых кранах на входе и выходе устройства и открытом кране на перемычке можно спокойно работать, не нарушая водоснабжение соседей.

Маевского ставить на полотенчик?
Дом серии П3-М.
Стандартно полотенчик в виде петли в ванной у пола.
Хочется его сделать на противоположной стене.
Уклоны от ввода и до выхода обеспечить получится.

На вход и выход полотенчика краны на стояке хочу врезать. Насколько это вообще допускается? Стояк вроде не перекрываю. По стояку работы придется доверить дяде Васе из ЖЭУ, остальное сам, полипропиленом.
Стояк идет полтора дюйма, каким сечением полотенчик вести? 3/4 достаточно в отводах?

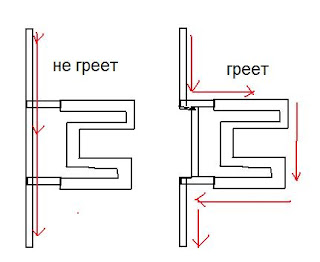

Посмотрите схемку — будет работать без крана на байпасе?
Откуда розлив идет — не знаю. Будет ли это иметь значение?
Маевского ставить на полотенчик?

Как выбрать, установить и правильно использовать клапан Маевского

Появление воздушных пробок в радиаторах батарей ухудшает обогрев помещений и может приводить к сбоям в работе отопительной системы. Чтобы это предотвратить, необходимо спускать воздух. Задачу можно упростить, оснастив сложные места теплового контура краном Маевского – специальным устройством для отведения воздуха.

Зачем нужен клапан Маевского

Воздушная пробка мешает теплоносителю передвигаться по контуру и поступать в отдаленные части батарей, что приводит к снижению эффективности обогрева, повышению давления в трубах и сбоям в работе системы отопления.

Постепенное выделение воздуха из горячей воды, циркулирующей по батареям, это естественный и неизбежный процесс. Скорость образования воздушных пробок увеличивается по следующим причинам:

  • воздух попал в систему на этапе монтажа, ремонта или замены отдельных участков;
  • во время продувания и последующего заполнения системы в ходе сезонной профилактики теплоноситель подавался с недостаточным давлением;
  • нарушена герметичность стыков труб и происходит подсос воздуха;
  • происходят коррозийные процессы – окисление материала труб и радиаторов, при котором выделяется кислород.

Обнаружив пробку, можно вызвать сантехника, который спустит скопившийся воздух. Если система склонна к завоздушиванию, то вызовы специалистов придется оплачивать регулярно. Можно решить эту проблему просто и эффективно, а главное дешево, установив в местах образования воздушных пробок кран Маевского.

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.

Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Устройство и принцип работы

Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.

Основные части конструкции крана Маевского:

  • корпус с входным калибровочным и выходным сливным отверстиями,
  • конусный игольчатый клапан,
  • уплотняющее кольцо,
  • вентиль или запирающий винт с головкой под ключ или отвертку.

Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.

В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.

Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.

Виды кранов Маевского

Выделяют три вида крана Маевского:

  1. Ручной. Воздухоотводчик самой простой и надежной конфигурации, выпускное отверстие игольчатого клапана располагается непосредственно в корпусе-гайке. Может быть оснащен нейлоновым колпачком, в котором располагается затвор для пропуска воздуха. Управляется вручную при помощи четырех– или шестигранного ключа, отвертки или встроенного винта.
  2. Автоматический. Не требует ручного управления, но в случае необходимости прочистки крана возможно. В автоматическом кране Маевского внутри латунного корпуса установлен пластиковый поплавок. При образовании воздушной пробки уровень воды в конструкции понижается, поплавок опустится и разблокирует выпускное отверстие. По мере высвобождения воздуха поплавок поднимается, закрывая затвор. Разработан этот вид воздухоотводчика специально для установки на труднодоступных участках отопительного контура, подходит для домов и квартир с индивидуальным отоплением. Не подходит для чугунных батарей и централизованного отопления, так как будет часто засоряться.
  3. Кран с предохранителем. Работает он также автоматически, но не реагирует на скопление воздуха, а регулирует давление в тепловом контуре. Конструкция, дополненная датчиком, при давлении теплоносителя выше 15 атмосфер, открывает клапан и начинает стравливать воду, снижая давление до нормы. Такой кран позволяет предотвратить нарушения в работе отдельных участков теплосети и предотвратить ее поломку в случае гидроудара. А вот спуск воздуха через кран с предохранителем производится вручную.

На что обратить внимание при выборе крана

Выбор воздухоотводчика зависит от системы отопления, в которую его будут монтировать, материала труб и батарей, свободного доступа к месту установки и других нюансов установки и дальнейшей эксплуатации.

  • В домах с централизованным отоплением лучше использовать ручной кран Маевского или кран с предохранителем, поскольку в таких тепловых сетях случаются гидроудары. Автоматический же лучше использовать в частном доме с индивидуальной отопительной системой. В многоквартирном доме с центральным отоплением автоматический кран будет засоряться из-за загрязненности теплоносителя.
  • Если в помещении установлены чугунные батареи, их лучше оснастить ручным краном. Отопительному контуру из металлопластиковых или полипропиленовых труб подходит кран с встроенным предохранителем, так как они могут не выдержать гидроудара.
  • В труднодоступных местах: нишах, углублениях – устанавливают автоматический кран или ручной, оснащенный встроенным вентилем.
  • В помещениях, где могут находиться дети, напротив, устанавливать кран с легко открывающимся вентилем не стоит.
  • Диаметр внешней резьбы крана нужно подбирать в соответствии с диаметром отверстия, в которое он будет устанавливаться. Существует всего три типа по этому параметру: 1, 0,5 и 0,25 дюйма, такие же размеры отверстий под кран предусмотрены в стандартных радиаторах.
  • При покупке клапана Маевского важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом, так как этот материал устойчив к коррозии.
  • Уплотнитель на кране

Как установить кран Маевского

Монтаж крана Маевского довольно прост и не требует специальных навыков.

  1. Слить из системы воду. Если отопительная сеть оснащена насосом, отключить его за 15 минут до начала работ.
  2. Выкрутить заглушки в местах, где будут установлены клапаны. Обычно это верхняя точка радиатора, дальняя по отношению к отопительному прибору, именно в таких местах чаще всего скапливается воздух.
  3. Вкрутить кран Маевского так, чтобы выпускное отверстие было направлено в сторону от стены на 45 градусов вниз – для удобства сбора воды при открытии клапана. Для герметичности рекомендуют обмотать резьбу промасленной паклей или ФУМ лентой.

Особенности монтажа в отдельных ситуациях

Проще всего устанавливать кран Маевского в современных радиаторах, где предусмотрены все необходимые отверстия.

При установке крана на разные виды труб и типы отопительных контуров нужно учесть следующее:

  • В вертикальном тепловом контуре устройство монтируется в батареи на последнем этаже и на приборы, подведенные к стояку ниже оси отопления.
  • В горизонтальной системе отопления краны ставятся на все приборы, где это конструктивно возможно.
  • В напольном радиаторе для монтажа выбирается самая высокая его точка, кран ставится винтом вверх.
  • В полотенцесушителе с нижним подключением место для установки крана предусмотрено производителем. В полотенцесушитель с боковым подключением сначала врезают тройник, а уже в него монтируют воздухоотводчик. Полотенцесушитель сложной формы лучше оснастить несколькими клапанами.
  • В чугунных батареях может не быть подходящего отверстия, придется провести подготовительную работу. Нужно вырезать в заглушке отверстие чуть меньше размера резьбы крана, нарезать резьбу и затем вкрутить клапан, дополнительно изолировав место крепления.

Обратите внимание! Для упрощения работы с чугунной батареей лучше полностью ее отсоединить и выбрать воздухоотводчик с минимальным диаметром внешней резьбы.

Правила эксплуатации крана Маевского

Для бесперебойной работы даже простому механизму требуется правильное содержание:

  • При загрязнении выпускного канала необходимо провести его прочистку при помощи иглы или прочной тонкой проволоки.
  • Во время стравливания воздуха вместе с кислородом из крана могут высвободиться горючие газы. Поэтому вблизи недопустимо
  • Если воздух не перестает выходить из спускного отверстия продолжительное время, стоит проверить тепловой контур на герметичность. Для этого нужно взять тонкий лист бумаги и поводить им около стыков системы. В местах подсоса воздуха лист будет притягиваться к батарее.
  • Вентиль крана перестает поворачиваться из-за коррозии металла, если его редко используют. Чтобы это исправить, достаточно обработать смазкой WD-40. Для профилактики подобной ситуации после завершения отопительного сезона резьбу вентиля можно обработать силиконовой смазкой.
  • Замену крана Маевского необходимо производить с применением вспомогательного разводного ключа для фиксации пробки радиатора, чтобы случайно не свернуть ее. В противном случае можно повредить батарею.

Порядок использования клапана

Спуск воздуха при обнаружении пробки производят следующим образом:

  1. Под батарею в месте расположения крана ставят пустую емкость. Также может понадобиться сухая тряпка.
  2. Запорный винт поворачивают против часовой стрелки на 90-180 градусов. После этого с характерным шипящим звуком из батареи начнет выходить воздух.
  3. Когда из крана потечет вода, после стабилизации ее напора и затягивают винт в обратную сторону. Равномерность вытекания воды означает, что в трубах не осталось воздуха, мешающего нормальной циркуляции теплоносителя.

Внимание! Если воздушные пробки удалены, но батареи не прогреваются полностью, это значит, они засорены. Предпринимать что-либо самостоятельно в этом случае не стоит, лучше вызвать сантехника.

Портал о стройке

В ванной комнате кроме очевидных инженерных коммуникаций обязательно должны быть две вещи — вентиляция и отопление. Батарея нужна не только для того, чтобы сушить на ней носки, и не только для тепла, но для поддержания микроклимата в помещении с повышенной влажностью — обогрев её снижает. Если вы не хотите, чтобы у вас росла плесень по всем углам и всё отваливалось, нагревательный прибор должОн быть.

В старых домах часто стоит радиатор или просто изогнутая труба, выполняющая роль сушилки. Но вот вы делаете ремонт и решили вместо разнообразных порождений прошлого поставить красивый блестящий полотенцесушитель.

Полотенцесушители бывают водяные и электрические, наш рассказ пойдет о водяных.

Поскольку в ванной обычно проходит стояк горячего отопления, то разумно было бы к нему красивую штуковину и прикрутить, тем более, что ванные у нас маленькие, нужно задействовать то, что есть. Да, он греет только в отопительный сезон, но летом мы как-то обходимся.

Не буду останавливаться особо на формах сушилки. Стоит она обычно противоестественных денег, бывает с боковым, диагональным и нижним подключением в зависимости от формы (дырки для воды сбоку, снизу или с двух сторон и тд), с внешней и внутренней резьбой, а по форме подразделяется на «классический М или П-образный» — изогнутая труба, «фокстрот» — в виде канцелярской скрепки с большим количеством загогулин внутри и «лесенку» — ну лестница и есть. С М-образного полотенца сваливаются, фокстрот не прогревается, потому что там часто вода идет только по толстой «раме», лесенка — да с ней тоже что-нибудь не так, но зато у неё больше вариантов для подключения.

Две главных проблемы с полотенцесушителями, что они а)текут, б)не греются.

Текут, конечно, не сами полотенцесушители, а соединения. Казалось бы, ведь это тот же радиатор, просто форма другая, ан нет, проблем с ним больше.

При самом популярном боковом подключении мы имеем всё то же: стояк, два отвода, два запорных крана и саму сушилку. Но тут бывают разные «но». Допустим, у вас в ванной раньше стояла обычная батарея на четыре секции. Дело в том, что она стояла внизу, а полотенцесушитель должен висеть намного выше, так что в любом случае вам надо срезать и наращивать трубу (стояк наш любимый). И тут оказывается, что кусок трубы сверху и огрызок снизу прямой линией не соединить. Один глаз в Арзамас, другой на Кавказ. Ну хорошо, если можно срезать сверху и снизу, нарезать резьбу и поставить просто новый стояк в отдельно взятой ванной. Или опять сварка…


Или пайка — для полипропиленовых труб.

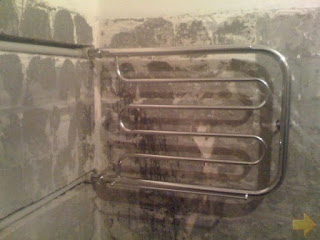

Вот вам пожалуйста — «фокстрот», боковое подключение, переваренные стояки (как можно заметить, отрезок верхней трубы находится не на одной оси с нижним):

Что мы видим на картинке? Байпас одного диаметра с подающей и отводной трубами, но для сушилок это нормально. Главное, здесь байпас отстоит немного от изгибов труб. Еще лучше было бы, если бы он стоял поближе к сушилке. Гораздо хуже, когда по недомыслию или из-за технической невозможности в роли байпаса выступает просто отрезок того же стояка без сдвига и тогда вода просто уйдет по прямой:


Хотя у меня вон дома радиатор с таким вот прямым байпасом (советское наследие) и ничего, прогревает.

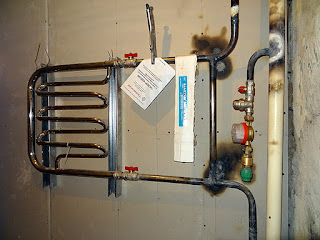

Вот, например, но на это картинке как раз такой вот «прямой байпас», но есть одна тонкость — над нижним отводом есть небольшая вставка, и мне кажется, она там не случайна, возможно, таким образом немного снижается проток через байпас:


Есть, конечно, выход, хотя он не лишком часто практикуется — поставить кран на сам байпас. Вы поняли, девочки, что мы делаем? Чтобы вода не уходила по трубе мимо сушилки, мы ей этот путь перекрываем. Пока у вас всё хорошо, проход воды через байпас закрыт, а запорные краны на сушилке открыты — вся горячая вода течет через полотенцесушитель. Надо отключить полотенцесушитель? Открываем кран на байпасе, закрываем два на отводах.

Но мы же, девчонки, хотим, чтобы всё было красиво, как на рекламных картинках. Только на картинках их полотенцесушители не подключены никуда, а на деле у вас будут торчать совсем некрасивые валтековские красные краны, а то и страшные строительные хомуты, как на одной из фоток выше. Проблема, да. И тогда вам предложат всё зашить в короб, потому что главный тренд в современном ремонтном деле — это прикрыть безобразие и успокоиться. Отсюда мода на гипрочные короба, натяжные потолки и прочие декоративные решения. А вот там внутри вот это всё и будет жить. В конце концов, вы забудете, как оно выглядит. Ведь так хочется, чтобы как на картинке. Но доступ, Карл, доступ! А вы предтавляете, какого размера у вас должен быть ревизионный люк? Или ставить два для каждого крана.

Напомню, что вот эта связка «кранЫ-байпас» нужна для того, чтобы можно было отключить сам отопительный прибор, не перекрывая горячее отопление соседям сверху или снизу (зависит от того, какая в доме подача) и не создавая перепадов давления в трубе. Вы за свою жизнь не так часто это будете делать, а если всё сделано хорошо — то никогда. Но если технической возможности перекрыть воду нет — краны убраны в короб наглухо, то начерта козе баян?! А этот баян денег стоит.

Как видите, проблем уже достаточно, а это самое простое подключение — к системе отопления. Но люди же хотят, чтобы сушилка была тёплой и летом тоже и подсоединяют этот никчемный кусок нержавейки к магистрали горячей воды. Это возможно только в домах с централизованным горячим водоснабжением, если у вас колонка, то сразу надо об этом забыть. Тут проблемы сразу множатся, как запорные краны на трубах. Вот честно, если это не частный загородный дом, я бы такого не городила на свою голову, а купила бы электрический полотенцесушитель.


Но вернёмся к началу. Так что в нем течет и почему? Вот эти трубы полотенцесушителя нужно соединить с трубами отопления, а для этого нужен нужен переходник, хотя можно использовать и кран с американкой, но соединитель выглядит поэстетичней, особенно если у вас короб и вся эта ерунда торчит из стены. Соединитель — это хромированный цилиндр с резьбой и накидной гайкой, имеющий важный параметр — какие резьбы мы соединяем: дюйм и 3/4, 3/4 и 1/2. На фото выше его можно увидеть, вот они торчат из стен и соединяют серую трубу с сушилкой. Любое лишнее соединение это риск протечки, резьбовое соединение — особенно, так что кран или красивая хромированная калабашка — это всё равно риск, но калабашки текут чаще. Поэтому это соединение должно быть подогнано особенно тщательно! Накидные гайки должны быть довернуты до конца, резьба не должна быть видна! Соединители продаются без прокладок, прокладки должны быть куплены отдельно и поставлены!

Итак, что вы должны знать о своем полотенцесушителе при покупке? А я советую вам выбрать его заранее до того, как сантехник вам сделает отводы по своему усмотрению. Первое: высота, отсюда и межцентровое расстояние, причем, именно оно и имеется в виду, когда пишется в размерах на коробке.

Полотенцесушители бывают высотой 40 см, 50 см, 60 см, есть и больше, но эти размеры самые распространенные и не только потому, что у нас в ванных места мало. Межцентровое расстояние сушилки должно быть таким же, как у труб, не надо там городить разные загогулины потом с помощью углов, как некоторые это любят, чтобы выйти из положения. Есть одно «но» — городить придется, если вы вдруг решили ставить очень высокую сушилку, потому что расстояние между отводами на трубах не стоит делать больше 60 см.

Диаметр основной трубы полотенцесушителя должен быть больше, чем у труб водоснабжения, к которым вы подключаетесь. Проще говоря, покупайте сразу дюймовый (на ценниках и коробках пишут — 1″), а вот про 3/4 я бы уже справилась у сантехника, что за труба у нас там будет.

Полотенцесушитель часто идет с одним штатным кронштейном, остальные (один или два), вам надо будет докупить. Тут вас могут ждать разные неприятности. Кронштейн регулируемый по высоте, то есть, расстояние, на которое сушилка отстоит от стены, можно менять, но отводы труб должны отступать на такое же расстояние.

Вообще эта работа требует большой точности в измерениях и не дай бог мастер начнет делать что-то на глаз. Я уже в полной мере ощутила последствия.

Итак, что покупаем. Нержавейка, лучше отечественная, вроде Сунержи или Двина, не покупайте латунь для городских квартир — она не выдержит местного давления. Определитесь с формой и ценой. Смотрим, будет у вас боковое (чаще всего) или нижнее/диагональное подключение. Следом размеры, где решающей является высота, ширина, конечно тоже важна, но уже не так критична.

Поехали, вот наш список параметров:
Нержавейка,
Размеры 50х60 (по ГОСТу размеры должны указываться в такой последовательности — высота H x ширина B x длина L, но переспрашивайте)
дюймовая труба, ну может быть 3/4
боковое подключение
лесенка (или что вам нравится)
резьба наружная или внутренняя (зависит от того, что там у вас уже сантехник накрутил на трубы)

Одновременно покупаем кронштейны под свой размер трубы полотенцесушителя (опять дюйм или 3/4), соединители — прямые или угловые, смотря как отводы из стены выходят, где вам важны два параметра: какой размер с каким соединяем и какая резьба — внутренняя или внешняя, прокладки для соединителя. Надо учитывать, что эти хромированные соединители очень плохие по качеству, так что лучше поинтересоваться, из чего они деланы НА САМОМ ДЕЛЕ. Саморезы и дюбели для кронштейнов. Еще вам может понадобиться заглушка и кран Маевского. Вы хотите знать про кран Маевского? Честно, хотите?

И помните, что при всём контроле ничто не помешает сантехнику сделать, например, вот так:


Наверное, у этой конструкции есть какая-то предыстория и она вообще не для полотенец предназначена, но всё же…

Source: corpuscula.blogspot.com

Обратите внимание!  Как вырезать отверстие в плитке под смеситель

Комментарии запрещены.

Scroll Up
