Тройники для пластиковых труб водоснабжения

Тройник полипропиленовый

Тройник полипропиленовый равносторонний (11)

Тройник полипропиленовый переходной (37)

Тройник внутренняя резьба (7)

Тройник с накидной гайкой (5)

Тройник с наружной резьбой (7)

Тройник для пластиковых труб считается одной из самых необходимых фасонных частей. С помощью этого элемента обустраивают трубопроводные системы различного назначения, поэтому деталь производят в большом объеме и широком ассортименте. В интернет-магазине труб PPRCSHOP.RU купить тройник полипропиленовый можно в любых типоразмерах и конструктивных исполнениях. Продукция стандартизирована, оплата принимается наличным и безналичным способами, возможна курьерская доставка по Москве и области, а также отправка заказов в любой регион Российской Федерации.

Как устроен и для чего предназначен тройник полипропиленовый

Прежде чем выбирать трубопроводную деталь для строительства, надлежит хотя бы в общих чертах ознакомиться с ее техническими параметрами. О ПП тройниках следует знать следующую краткую информацию.

Назначение изделия

Трубопровод – это не монолитная конструкция, а инженерное сооружение, состоящее из множества отдельных элементов. Для их соединения используют вспомогательные детали, которые называются фитингами. В свою очередь фитинги – это целый класс изделий разной конструкции. К этой категории относятся муфты, угольники, заглушки, крестовины и тройники для полипропиленовых труб.

Как уже понятно из названия, тройник предназначен для соединения трех участков трубопровода. В какой ситуации может понадобиться такая конструкция? Например, когда от основной линии необходимо сделать ответвление или, наоборот, соединить ветку с основным потоком. Кроме того, при помощи тройников можно устанавливать на трубопровод дополнительные детали или присоединять оборудование.

Область использования ПП фитингов

Как и другие фасонные части, тройник полипропилен может монтироваться к пластиковым трубопроводам различного назначения. В числе наиболее распространенных коммуникаций можно назвать:

  • Сети горячего и холодного водоснабжения;
  • Отопительные системы (радиаторное отопление, водяной подогрев полов и т.п.);
  • Канализационные сливы;
  • Подача сжатого воздуха, климатическое и вентиляционное оборудование;
  • Объекты, связанные с орошением, дренажом, мелиорацией.

Кроме того, используются тройники как фитинги полипропиленовых труб на промышленных магистралях. Например, достаточно часто можно встретить эксплуатацию ПП труб и деталей для оборудования транспортировочных линий на предприятиях пищевой и химической отраслей. Применение пластиковых конструкций на таких ответственных производствах стало возможным благодаря физическим свойствам полипропилена и техническим характеристикам выпускаемых производителями трубопроводных элементов.

Конструктивные особенности

Если говорить обобщенно, тройник для полипропиленовых труб представляет собой отрез трубы, ровно по центру которого находится дополнительный патрубок, расположенный под углом 90 градусов от основной оси. Соответственно, выполнена такая деталь из рандом сополимера пропилена (PPR) и предназначена для соединения пластиковых участков водопровода с диаметрами условного прохода от 20 до 160 мм.

Но для некоторых изделий приведенное выше общее описание верно лишь отчасти. Дело в том, что ПП тройники выпускаются в нескольких вариациях. Например, у одних деталей входные и выходные отверстия одинаковые, а у других – разные. Или некоторые фитинги изготовлены только из пластика, а другие имеют комбинированный тип конструкции. Нюансов много, поэтому классификацию полипропиленовых тройников рассматривают отдельно.

Разновидности ПП тройников

Как уже отмечалось выше, данная деталь предназначена для образования ответвлений трубопроводной системы под новую линию транспортировки или подключение оборудования. При этом разветвление может иметь совсем другой характер конструктивного исполнения, нежели основная магистраль. Поэтому тройники выпускают в нескольких разновидностях.

Равносторонние изделия

Самый простой тип конструкции, при котором деталь имеет полностью пластиковый корпус и три отверстия одинакового диаметра. Например, тройник полипропиленовый 25х25х25 или 90х90х90. Подобные элементы используют для монтажа конструкций без изменения технических параметров работы трубопровода.

Переходные ПП тройники

Фасонные части, предназначенные для соединения или образования разветвления участков трубопровода с не идентичными размерами условного прохода. Так, если основная труба имеет диаметр 20 мм, а ветка должна быть по сечению 25 мм, то можно установить на магистраль тройник 20х25х20 и без каких-либо сложностей присоединить участок ответвления.

По большей части изготавливают переходные тройники с одинаковым входом-выходом для главной линии и отличающимся диаметром для ветки. Но, бывают ситуации, при которых необходима деталь с разными условными проходами. Например, 32х20х20 или даже 32х20х25. Подобная продукция также есть в наличии интернет-магазина PPRCSHOP.RU.

Резьбовые фитинги

Тройник полипропилен с резьбой – это изделие, у которого основная труба выполнена из полипропилена и имеет равный диаметр отверстий, а патрубок разветвления представляет собой полипропиленовый корпус с металлической резьбовой вставкой. Она выполнена из латуни и покрыта хромовым опылением, защищающим металл от коррозии.

Такие разновидности полипропилен фитингов еще называют «комбинированные тройники», поскольку с одной стороны детали монтируются как ПП элементы, а с другой осуществляется резьбовое соединение с ответным металлическим изделием. Используются подобные конструкции в основном для подсоединения оборудования, поэтому выпускаются с диаметрами 20, 25, 32 мм и резьбой размером 1, ½ или ¾. Тип резьбы по металлу может быть как внутренний, так и наружный.

Тройник полипропиленовый с накидной гайкой

Конструкция отчасти схожа с предыдущей разновидностью, только вместо вставки с резьбой используется накидная гайка. Она позволяет создать разъемное соединение, т.е. конструкционный узел трубопровода в дальнейшем будет легко разобрать. Подобный фитинг актуален для систем водоснабжения и отопления, если необходимо подключить сантехническое оборудование, которое впоследствии будут демонтировать для проведения ремонтных или профилактических работ.

Производится деталь из полипропилена и хромированной латуни, защищенной от коррозии. Для лучшей герметичности формируемого соединения изделие комплектуется уплотнительным резиновым кольцом.

Технические характеристики тройника полипропиленового

Свойства материала и продуманная производственная технология поставили пластиковые трубы по техническим характеристикам в один ряд со стальными изделиями. Элементы из полипропилена используют для обустройства бытовых и технологических трубопроводов, а также пластиком заменяют вышедшие из строя участки металлических конструкций.

Такое практичное и оперативное строительное решение стало возможным благодаря улучшенным свойствам ПП продукции. Среди основных эксплуатационных качеств стоит отметить:

  • Термостойкость. Полипропиленовые трубопроводные детали выдерживают температуру до +95°С, что позволяет допускать их эксплуатацию в системах отопления и горячего водоснабжения.
  • Химическая нейтральность. Материал не вступает в контакт с химически агрессивными кислотами и растворами, поэтому ПП фитинги и трубы используют для обустройства промышленных магистралей.
  • Устойчивость к высоким показателям давления. Полипропиленовые тройники рассчитаны эксплуатацию с трубопроводами, транспортирующими рабочую среду под давлением до 25 атмосфер (2,5 МПа).
  • Достаточная прочность. Изделия достойно переносят краткосрочные пиковые нагрузки выше нормы, гидроудары, резкие перепады температур.
  • Широкий сортамент продукции. Детали выпускают во всех стандартных типоразмерах, при этом диаметр условного прохода труб и фасонных частей может иметь значение от 20 до 160 мм. Кроме того, из материала полипропилен изготавливают многие разновидности тройников: комбинированные, переходные, равносторонние и т.д. Ассортимент изделий с разными свойствами позволяет подобрать для обустройства трубопроводной системы максимально подходящие фитинги.
  • Физические свойства. PPR полипропилен экологически безопасен, гигиеничен, имеет малый вес, но высокую прочность. Отдельно стоит отметить, что на стенках конструкций не образуются грязевые отложения, поэтому проход рабочей среды через трубу, тройник или другую полипропиленовую деталь всегда свободен от заторов.
  • Износостойкость. При строгом соблюдении рекомендуемых производителем условий эксплуатации, пластиковые детали для трубопровода способны прослужить без нареканий несколько десятков лет.

Кроме того, стоимость ПП элементов значительно ниже, чем у металлических фитингов и труб. Покупка стройматериалов из полипропилена экономически выгодна и мало в чем уступает металлу по техническим свойствам. Разве что, пластик плохо переносит морозы, поэтому подобные конструкции не рекомендуется монтировать наружно в местностях с холодным климатом.

Как выбрать подходящий тройник

Чтобы удачно купить тройник полипропиленовый, нужно знать размеры соединяемых элементов, тип конструкции участка, технические параметры системы.

Обратите внимание!  Давление в системе горячего водоснабжения многоквартирного дома

Представленные в нашем магазине фитинги производятся из статического сополимера полипропилена PP-R и могут применяться для всех типов ПП труб. Детали устойчивы к давлению в 25 атм. и температуре до +95°С. Конструктивное исполнение вариативно, поэтому следует отталкиваться от особенностей планируемого монтажа. Например, для соединения одинаковых участков подойдет равносторонний тройник полипропиленовый 20х20х20, 63х63х63,90х90х90 и т.п. А для подключения оборудования уже может потребоваться переходник 20х25х20.

Таким образом, перед закупкой в магазине настоятельно рекомендуем составить план разводки системы и тщательно продумать формат каждого участка. Также следует учесть возможную порчу деталей при спайке, поэтому лучше закупить фитинги и трубы с небольшим запасом, особенно если вы планируете монтировать систему самостоятельно, но не обладаете большим опытом проведения подобных работ.

Особенности монтажа ПП тройников

Тройники, как и все фитинги для полипропиленовых труб, монтируются путем раструбной сварки. Для проведения этой операции используется специальный паяльный утюг с нагревательными насадками. Сам процесс осуществляется следующим образом:

  1. Подготавливают трубу к соединению (край обрезают специальными ножницами, зачищают и обезжиривают).
  2. Устанавливают насадки необходимого диаметра и нагревают сварочный аппарат до температуры не менее +260°С.
  3. Тройник и трубу фиксируют на насадках, прогревают в течение необходимого времени (продолжительность зависит от габаритов изделий).
  4. Детали снимают, быстро и аккуратно вставляют трубу в тройник до упора, стараясь не вращать элементы и не допустить перекоса конструкции.
  5. Получившийся узел удерживают в течение нескольких секунд до полного застывания. В итоге формируется ровный, надежный и герметичный шов.

Чтобы зафиксировать смонтированную конструкцию на стене, используют хомуты или клипсы. Частота установки креплений зависит от параметров трубопровода.

Купить тройники PPR по доступным ценам с доставкой

В интернет-магазине PPRCSHOP.RU вы можете недорого купить равносторонние, переходные и комбинированные тройники, а также любые виды полипропилен труб и разновидности фитингов. Цены и вся необходимая техническая информация указаны в товарных карточках, для оформления заказа добавьте товары в корзину, после чего подтвердите покупку. Менеджер свяжется с вами, чтобы уточнить условия оплаты и доставки товара.

С любыми вопросами обращайтесь по телефонам или электронной почте, указанным в разделе «Контакты». Будем рады сотрудничеству!

Фитинги для пластиковых труб водоснабжения и отопления

Фитинги – это одни из важнейших элементов любой водопроводной и отопительной систем. При помощи них удаётся сделать переходы между диаметрами труб, повороты, ответвления в конструкции. Поэтому пластиковые фитинги заслуживают отдельного рассмотрения: какие бывают, с какой целью применяются, достоинства и недостатки и т.д.

p, blockquote 1,0,0,0,0 —>

  • Преимущества
  • Недостатки
  • Виды фитингов из ПВХ
  • Установка фитингов
  • Производители фитингов из пластика

Фитинги для труб из ПВХ

Преимущества

Фитинги на пластиковые трубы имеют ряд преимуществ, благодаря которым они остаются незаменимыми элементами во всей водопроводной системе:

p, blockquote 2,0,0,0,0 —>

  1. Небольшой вес.
  2. Низкая цена, по сравнению, к примеру, с фитингами из меди.
  3. Устойчивость к процессам коррозии.
  4. Пластические свойства.
  5. Лёгкая укладка.
  6. Повышенная безопасность благодаря диэлектрическим свойствам.
  7. Низкая проводимость тепла.

Недостатки

К минусам труб их ПВХ можно отнести следующие показатели:

p, blockquote 3,0,0,0,0 —>

  • строгое ограничение температур циркулирующих жидкостей;
  • ограничения в химическом составе циркулируемой жидкости. То есть всё, что может вступить в реакцию с пластиком протекать не должно;
  • нелёгкая установка фитингов в некоторых видах труб;
  • разная установка для разных типов труб.

Виды фитингов из ПВХ

Есть несколько видов данных пластиковых изделий исходя из внешнего вида и их функциональных возможностей.

p, blockquote 4,0,0,0,0 —>

Угол (ещё называют «колено») – это разновидность фитингов. Такое соединение пластиковых водопроводных труб фитингами позволяет сделать повороты водяной магистрали. Колена нужны для установки трубопровода ПВХ разных размеров, пусть то будет водяное снабжение ванной в доме или обеспечение водой многоэтажки. Чтобы углы было удобно монтировать, компании-производители выпускают их в повороте 30, 45, 90 градусов. Углы не имеют резьбы, поэтому присоединяются к трубам паечным способом.

p, blockquote 5,0,0,0,0 —>

Заглушки для пластиковых труб монтируются на концах трубопроводов и тем самым закрывают тупиковые ответвления. Если будет нужно, такой фитинг пластиковый можно соединить с другим типом фитинга (переделать крестовину в тройник, к примеру). Также заглушки можно применять не только в монтажных целях, а как защиту труб при перевозке (когда есть риск попадания в трубы мусора либо пыли).

p, blockquote 6,0,1,0,0 —>

Крестовины для труб из пластика нужны в том случае, если есть необходимость соединения нескольких водяных магистралей либо отдельных частей большой системы. Отводы крестовины устанавливаются под углом 90 градусов по отношению к двум соседним. Получается, что крестовина – это соединение перпендикулярно расположенных друг к другу трубопроводов. Часто соединение системы подразумевает стыковку различных по диаметру труб, труб из различных материалов. Поэтому крестовины производители выпускают вместе с соединениями для пайки либо с резьбой. Также есть варианты, которые также могут работать как переходники между магистралями труб разного диаметра.

p, blockquote 7,0,0,0,0 —>

Крестовина из ПВХ

Тройники для пластиковых труб монтируют в местах разветвлений водяной магистрали. Чтобы удобно было установить, можно выбрать такой фитинг для пластиковых труб под углом 30, 45, 90 градусов.

p, blockquote 8,0,0,0,0 —>

Обводы труб отопления из пластика – это фитинги, которые дают возможность с лёгкостью обойти препятствия, имеющиеся на пути трубопровода. При этом не нужно использовать несколько углов или другой набор фитингов. Обводы используют там, где пара трубопроводом должны пересечься не соединившись.

p, blockquote 9,0,0,0,0 —>

Опоры и отводы – это фитинги, которые значительно упрощают монтаж трубопроводов с месте пересечения нескольких магистралей. Их могут устанавливать для разрешения некоторых препятствий, созданных конструкцией (когда нужно проложить трубы возле уже существующей системы). Опоры и отводы для труб ПВХ необходимы для жёсткого крепления труб.

p, blockquote 10,0,0,0,0 —>

Фитинги для крепления труб из ПВХ

Муфта для соединений будет полезна при стыковке длинных участков и при соединении нескольких обрезков.

p, blockquote 11,0,0,0,0 —>

Муфты могут быть разными:

p, blockquote 12,0,0,0,0 —>

  • соединительные для пайки трубопровода из пластика, выполненные из одного и того же материала с трубами;
  • муфты для монтажа элементов, изготовленных из разных материалов (в случае, если с противоположных сторон нужно применять пайку и гайку);
  • для перехода жёсткого участка трубы на гофрированный (часто применяют в монтаже трубопровода канализации);
  • муфты в качестве переходников.

Муфты – это пластиковые фитинги для труб ПВХ. Их функциональное предназначение в создании прочного соединения аналогичных по диаметру деталей.

p, blockquote 13,1,0,0,0 —>

«Американка» может быть прямая и угловая. Устройство под углом даёт возможность сделать угловой стык трубопровода ПВХ без особых усилий трубы из пластика и детали сантехники.

p, blockquote 14,0,0,0,0 —>

Американка — переходник для соединения ПВХ труб с металлическими

«Американкой» для пластиковых труб отопления называют цельный прибор, фитинги для соединения пластиковых труб с металлическими. Американка непроницаема за счёт конуса с кольцом для уплотнения из силикона или резины.

p, blockquote 15,0,0,0,0 —>

Применение «американок» с разной резьбой даст возможность сделать монтаж трубопровода без использования ещё каких либо переходников.

p, blockquote 16,0,0,0,0 —>

Установка фитингов

Перед покупкой деталей для монтажа трубопровода из ПВХ, стоит составить план. Также необходимо подумать об условиях эксплуатации сантехнической сети, ведь от этого будет зависеть требуемая длина труб. А от схемы и протяжённости труб будет зависеть число нужных фитингов и их тип.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Качественное и правильное соединение пластиковых труб фитингами потребует приобретения различных типов изделий. Покупайте фитинги про запас (запланированные плюс две-три «на всякий случай»).

p, blockquote 19,0,0,0,0 —>

Перед монтажом трубы из ПВХ требуется разрезать специальной ножовкой по металлу. Она не должна оставить торчащие кусочки пластика.

p, blockquote 20,0,0,1,0 —>

После отрезания, распиленное место необходимо обработать, снять заусенцы и оставшиеся неровности. Эти действия нужно проделать, что бы при установке более плотно закрепить фитинг. Шероховатости требуется убрать, что бы при использовании трубопроводной системы на стыке не появлялись засоры и протечки. В случае появления пустоты в месте крепления труб и фитингов, место требуется обработать клеем, взяв в руки кисть. Заглушки помогут исключить появление пыли и мусора в трубопроводе. Собирая всё поэтапно и по правилам монтажа, Вы постоите сантехническую магистраль, готовую служить долгое время.

p, blockquote 21,0,0,0,0 —>

Производители фитингов из пластика

Высококачественные фитинги производят и реализуют многие европейские компании. Например, чешская фирма WAVIN EKOPLASTIK, испанский производитель HTPpush, Deniz (Казахстан) и другие. Зарекомендовали себя белорусские компании Фабипласт, СКТ Инжиниринг.

Обратите внимание!  Шуба для труб водоснабжения

p, blockquote 22,0,0,0,0 —>

Фабипласт – это производитель из Беларуси, основное направление которого выпуск канализационных труб и фитингов из полимеров. Фитинги для пластиковых труб этой компании долговечны, практичны, надёжны и имеют ещё ряд преимуществ. Среди достоинств фитингов из ПВХ «Фабипласт» – устойчивость к сильным морозам, к воздействию агрессивных сред, к коррозийным процессам. Устройства не токсичны для здоровья человека, они легки, что обеспечивает лёгкую транспортировку.

p, blockquote 23,0,0,0,0 —>

Deniz – это компания из Казахстана, которая использует в производстве немецкие технологии. Уже более 20 лет она поставляет фитинги и трубы их ПВХ по всей территории СНГ. Deniz имеет 12 производственных линий, более 100 видов фитингов и труб.

p, blockquote 24,0,0,0,0 —>

СКТ Инжиниринг – производитель из Беларуси, работающий более 10 лет для предприятий ЖКХ, зарубежных строительных фирм и отечественных, торговых домов и частных лиц.

p, blockquote 25,0,0,0,0 —>

Российская компания ООО Станд направлена на производство труб и фитингов из ПВХ с 2001 года. Занимается поставками продукции во многие регионы РФ и имеет обширную дилерскую сеть.

p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>

Фитинги, безусловно, важные приспособления в водопроводной системе. Благодаря большому видовому разнообразию можно найти фитинги для любого соединения труб. Пластиковые фитинги имеют ряд преимуществ, из-за которых они остаются популярными.

Полипропиленовые фитинги

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 20×1/2″ ВР с накидной гайкой, с прокладкой

Для труб диаметром: 20×1/2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 25×3/4″ ВР с накидной гайкой, с прокладкой

Для труб диаметром: 25×3/4″

Тип: фитинг полипропиленовый

Модель: Заглушка Firat 25

Тип: фитинг полипропиленовый

Модель: Заглушка Firat 32

Тип: фитинг полипропиленовый

Модель: Заглушка Firat 40

Тип: фитинг полипропиленовый

Модель: Заглушка Firat 50

Тип: фитинг полипропиленовый

Модель: Заглушка Firat 63

Тип: фитинг полипропиленовый

Модель: Крестовина Firat 20

Тип: фитинг полипропиленовый

Модель: Крестовина Firat 25

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 20×3/4″ ВР

Для труб диаметром: 20×3/4″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 20×3/4″ НР

Для труб диаметром: 20×3/4″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 25×1/2″ ВР

Для труб диаметром: 25×1/2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 25×3/4″ ВР

Для труб диаметром: 25×3/4″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 25×3/4″ НР

Для труб диаметром: 25×3/4″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 32х1″ ВР под ключ

Для труб диаметром: 32х1″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 32×1″ НР под ключ

Для труб диаметром: 32×1″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 40х1.1/4″ ВР под ключ

Для труб диаметром: 40х1.1/4″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 40×1.1/4″ НР под ключ

Для труб диаметром: 40×1.1/4″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 50х1.1/2″ ВР под ключ

Для труб диаметром: 50х1.1/2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 50×1.1/2″ НР под ключ

Для труб диаметром: 50×1.1/2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная Firat 63х2″ ВР под ключ

Для труб диаметром: 63х2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная разъемная Firat 20×1/2″ ВР

Для труб диаметром: 20×1/2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная разъемная Firat 20×1/2″ НР

Для труб диаметром: 20×1/2″

Тип: фитинг полипропиленовый

Модель: Муфта комбинированная разъемная Firat 25×3/4″ ВР

Для труб диаметром: 25×3/4″

Полипропиленовые фитинги. Особенности и для чего их используют

Полипропиленовые фитинги – это современные соединительные элементы для создания систем водоснабжения и отопления. Они помогают создавать разветвления, соединять трубы одинаковых и разных размеров, герметично перекрывая трубопровод.

Полипропиленовые фитинги появились на отечественном рынке относительно недавно, но уже успели завоевать доверие и любовь среди потребителей.

Где используют полипропиленовые фитинги

Полипропиленовые фитинги используют для монтажа систем отопления, водоснабжения и трубопровод для транспортировки различной жидкости. Фитинги подходят для полипропиленовых труб. Они обладают особыми качествами: способность выдерживать повышенные температуры до +130 градусов. Благодаря этому они помогают создавать трубопровод для горячего водоснабжения, систем отопления. Однако, важно отметить что в более суровых климатических условиях лучше использовать фитинги из другого, более прочного материала. Поскольку рабочая температура среды в таких случаях может достигать до +130 градусов.

  • муфты. Самые простые фитинги. Они помогают соединить трубы одинакового диаметра;
  • тройники. Помогают соединить несколько труб;
  • заглушки. Герметично заделывают конец трубы;
  • уголки. Помогают изменить направление водопровода;
  • штуцеры. Позволяют соединить трубопровод с гибким шлангом;
  • переходники. Соединяют трубы разных диаметров, а также с разным расположением резьбы.

Особенности и преимущества

Для максимальной прочности и устойчивости фитинги оснащают внутренним армированием из фольги. Монтаж осуществляется при помощи низкотемпературной сварки или паяльника, благодаря чему Вы получите герметичный шов. Данный инструмент имеет в наборе несколько насадок. Каждую из них нужно подбирать в соответствии с видом изделия, и его диаметром.

Выбирать фитинги следует, соблюдая все требования по температуре и давлению транспортируемой жидкости. Т.е. устанавливая их важно знать точную температуру среды в трубопроводе.

Главные преимущества полипропиленовых фитингов:

  • высокая прочность;
  • износостойкость;
  • легкость монтажа и демонтажа;
  • широкий ассортимент;
  • низкая цена;
  • материал не подвержен коррозии;
  • возможность эксплуатации при различных температурах.

Полипропиленовые фитинги

Фитинги (фасонные детали) — это части трубопровода для разветвления и поворотов труб, соединения их с трубами другого диаметра, а также крепления к поверхностям и регулирования потока жидкости.

Фитинги делают из:

  • металла (чёрный – чугун, сталь; цветной – медь, латунь);
  • пластик (полиэтилен, полипропилен).

В этой статье речь пойдёт о полипропиленовых фитингах, служащих для соединения полипропиленовых труб – друг с другом и с металлическими трубами. Знаете ли вы, что существует более 20 их разновидностей? Почему так много?

Такое количество объясняется тем, что каждый вид фасонной детали служит определенной цели. При этом некоторые из них можно заменить другими без ущерба функциональности в пользу эстетичности. О том, для чего нужен каждый вид фитинга, какие есть аналоги, какие производители изготавливают эти полипропиленовые изделия и сколько они стоят, читайте в статье.

1. Предназначение полипропиленовых фитингов

Полипропиленовые фитинги предназначены для монтажа (в том числе для замены устаревших) трубопроводов:

  • отопления;
  • водоснабжения;
  • транспортировки иных неагрессивных к полипропилену сред.

Существует стандартизованная классификация полипропиленовых изделий, которая подразделяет продукцию на 4 группы:

  1. PN10
  2. PN16
  3. PN20
  4. PN25

Цифра в обозначении показывает, на какое давление рассчитаны изделия. Например, фитинги с маркировкой PN25 выдержат давление в 25 бар.


Маркировка на фитингах

Помимо букв PN c цифрами производители из разных стран используют и другие, немного отличающиеся друг от друга обозначения на изделиях. Всегда присутствующие при этом буквы PP показывают, что фитинг сделан из полипропилена. Другие буквы и цифры указывают на конкретный тип этого материала:

  1. PPH (РР-тип 1, РР-1) – гомополимер, предназначенный только для холодной воды и вентиляции.
  2. РРВ (РР-тип 2, РР-2) – блоксополимер, который может использоваться для подачи холодной воды и в низкотемпературных системах отопления.
  3. PPR (РР-тип 3, PP-3, PPR, PPRP, PP-random, PPRC, PPRCT) – рандом-сополимер – наиболее универсальный и часто использующийся материал, обладающий повышенной термостойкостью и предназначенный не только для холодного и горячего водоснабжения, но и для отопительных систем любого вида.

2. Разновидности изделий

Все PP-фитинги можно разделить на 3 основных группы:

  1. Полностью полипропиленовые.
  2. Комбинированные. Создаются из полипропилена с впрессованными металлическими вставками, имеют наружную и/или внутреннюю резьбу, позволяют соединять полипропилен с металлом.
  3. Краны и вентили.

Как правило, полностью полипропиленовые фитинги можно использовать при любом способе прокладки трубопровода, в том числе скрытом (под штукатуркой). Комбинированные же фитинги с резьбой применяют только при открытом и комбинированном монтаже (когда трубы закрывают плиткой, фальш-панелями, гипсокартоном или декоративными решетками). Это необходимо для контроля за соединениями.

Фитинги, скрепляющие трубы одного диаметра, называются прямыми, разного — переходными.

По назначению фитинги из первых двух вышеперечисленных групп подразделяются на следующие категории:

3. Чем отличается кран от вентиля, и что из них лучше?

Шаровой кран имеет два положения: закрыто или открыто (off/on). При повороте шара внутри корпуса изменяется диаметр отверстия. Кран используют при транспортировке воды, технологических жидкостей в промышленности и подключении к трубам радиаторов: он позволяет полностью перекрывать подаваемое тепло или ограничивать его.

Вентилем же (его ещё называют запорным клапаном или «барашком») можно регулировать поток воды или газа, поворачивая его по часовой или против часовой стрелки. Составной частью вентиля является грун-букса (другие названия – кран-букса и грундбукса), которая поднимает или опускает запорный клапан.

Как показывает практика, шаровые краны обычно служат дольше вентилей. Если вентили уже через 2-5 лет эксплуатации начинают протекать и приходится менять подвижную деталь (ту самую кран-буксу), то шаровые краны рассчитаны как минимум на 15 лет исправной работы, как максимум – до полувека и дольше. Однако, если сломается механизм крана, то придется менять его полностью, он не подлежит ремонту.

Обратите внимание!  Обучение в Австрии

4. Инструменты и способы монтажа труб с помощью полипропиленовых фитингов

Для монтажа труб с использованием ПП-фитингов не нужно много времени и усилий. Материалы для полипропиленового трубопровода до 9 раз легче аналогичной конструкции из металла: их можно легко принести в руках даже одному человеку. А среднее время пайки одного соединения диаметром 20 мм занимает около 30 секунд.


Комплект сварочного оборудования

Для самостоятельного монтажа полипропиленовых труб с помощью фитингов вам потребуются:

  • труборез или ножницы;
  • гаечный ключ для закручивания комбинированных разъемных фитингов;
  • торцеватель для снятия фаски с армированных полипропиленовых труб или фаскосниматель для неармированных;
  • паяльник с набором насадок для труб разных диаметров.

Кроме того, для крепления трубопровода к стенам вам могут понадобиться молоток или электродрель, гвозди или саморезы.

Подробно об основных этапах монтажа читайте в статье «Полипропиленовые трубы».

В нашем интеренет-магазине продаются комплекты сварочного оборудования, которые, в зависимости от диаметра монтируемых труб и мощности паяльника (от 1500 до 2000 ВТ), стоят от 3 990 руб. до 10 584 руб. Если вы не профессиональный сантехник, рекомендуем взять набор в аренду за 350-500 руб. в день, и прокладка трубопровода обойдется гораздо дешевле. Стоимость проката зависит от модели сварочного аппарата и состава инструментов.

Ошибки в процессе монтажа вполне поправимы. Если во время ремонта вы вдруг промахнетесь дрелью, то сможете всё исправить с помощью специального ремонтного комплекта для заваривания случайно проделанных дыр. Как правило, в состав такого входят насадки для плавления отверстия в трубе и пробки – «затычки».

5. Производители полипропиленовых фитингов

Отечественные и зарубежные производители предлагают большой выбор PP-фитингов. Все они указывают на высокий эксплуатационный срок полипропиленовых изделий: минимум 25-30 лет для труб горячей воды и не менее 50 – для холодной. Поэтому при выборе обращайте внимание на предоставляемый изготовителем реальный гарантийный срок, а также на максимальную температуру и давление, которые способны выдержать фитинги – они указаны в техническом паспорте изделия. Такой паспорт можно найти в интернете или запросить у продавцов в магазине сантехники.

С техническими характеристиками продукции некоторых популярных производителей вы можете ознакомиться в приведенной ниже таблице.

Сравнительные характеристики полипропиленовых фитингов различных производителей

Производитель Valtec Pro Aqua Banninger Aquatherm TEBO technics Pilsa I-TECH Meerplast
Тип полипропилена PPR PPR PPRCT PPRP PPR-тип 3 PP-тип 3 или PPRCT PPR PPR
Диаметр, мм 20-50 16-110 20-110 16-110 20-160 20-125 20-63 20-63
Максимальное давление (PN), бар 25 10-25 10 10 10-25 10-20 10-25 16-25
Максимальная температура, °C 95 75-95 70-95 95 95-100 90 70-95 95
Страна-производитель Россия-Италия Германия Германия Германия Турция Турция Китай Китай
Гарантия производителя, лет 10 10 10 10 7 20 нет данных 10
Цена, руб. от 5 от 3 от 27 от 60 от 4 от 5 от 2 от 3

Компания «Сантехмонтаж» является официальным дистрибьютором российско-итальянского производителя VALTEC. Мы предлагаем к продаже полипропиленовые фитинги VALTEC с оптимальным соотношением цены и качества. Они адаптированы к условиям отечественных систем тепло- и водоснабжения, имеют 10 лет гарантии и получили премию «Бренд года» в РФ.

6. Цены на полипропиленовые фитинги

Купить полипропиленовые фитинги Valtec по ценам производителя вы сможете в нашем интернет-магазине tdsayany.ru. Их стоимость варьируются от 5-10 руб. (муфта) до 3 795 руб. (коллектор с шестью выходами).

Цена ПП-фитингов зависит от используемых материалов, размера труб, для которых они предназначены, и количества элементов в комплекте. Как правило, комбинированные фасонные детали стоят дороже сделанных полностью из полипропилена: чем дороже материал, тем выше цена изделия. Например, на нашем сайте tdsayany.ru из кранов и вентилей самым дешевым для труб диаметром 20 мм является полипропиленовый шаровой кран, а самым дорогим – вентиль с полипропиленовым корпусом, чашей и ручкой (для регулирования напора воды) из хрома. Подробно ознакомиться с категориями фитингов и ценами на них можно в приведенной ниже таблице.

Деталь Минимальная цена, руб. Максимальная цена, руб.
Муфты 5,10 516
Соединители 49 937
Штуцеры 141 358
Уголки, угольники и водорозетки 6,20 195
Тройники 7,80 189
Крестовины 14 93
Обводы 19 132
Компенсаторы 64 444
Пробки и заглушки 5,20 41
Фильтры 109 244
Обратные клапаны 128 274
Краны 171 1000
Вентили 206 1134
Коллекторы 757 3795

По всем вопросам звоните нам по телефонам:
+7 (495) 175-76-73 +7 (495) 175-76-73

или приходите с 9 до 18 часов c понедельника по пятницу по адресу Москва, 2-й Нагатинский проезд, 2, строение 2.

Мы поможем подобрать всю необходимую сантехнику под ваши нужды, а также быстро и качественно установим её, если вы не решаетесь сделать это самостоятельно.

Виды тройников для трубопровода

В процессе организации водопроводной сети зачастую возникает необходимость изменить направление прокладки труб или подсоединить дополнительное ответвление. Для этого используются специальные фитинги – тройники. Они могут иметь различную конфигурацию и быть изготовлены из разных материалов. Рассмотрим подробнее виды тройников.

Общая классификация

В общем понимании все существующие тройники можно разделить на несколько групп по следующим признакам:

  • по материалу производства;
  • методу изготовления;
  • способу крепления;
  • принципу действия.

Материал производства . Тройники производятся из стали, нержавеющей стали, латуни, меди, пластика. Изделия из нержавейки подходят для работы с агрессивными средами. Зачастую такие модели используются в химической и нефтегазовой промышленности. Стальные, латунные, медные и пластиковые тройники устанавливаются на системы водоснабжения (горячая и холодная вода) и отопления. Каждое изделие предназначено для определенного типа труб. Так, тройники из латуни совместимы с металлопластиковыми трубами, из полимерных материалов – с чугунными.

Метод изготовления . Тройники могут быть штампованными и сварными. Первые изготавливается методом горячей штамповки и механической обработки. Сварные в своей конструкции имеют приваренный штуцер. Существуют также штампосварные тройники.

Способ крепления . Крепление может быть муфтовым, фланцевым, сварным и резьбовым. Выбор того или иного типа зависит от функции трубопровода, требований к герметичности и прочности, условий эксплуатации. В данном случае имеет значение и материал производства.

Принципы действия . Тройники разделяются на равнопроходные и переходные. Первые имеют три одинаковых отверстия для соединения труб разного диаметра. Горловина таких тройников расположена перпендикулярно корпусу. Существуют изделия и с другим углом расположения горловины, но они используются в трубопроводах с невысоким давлением. Переходные тройники применяются для разветвления труб с разным диаметром и изменения давления в системе.

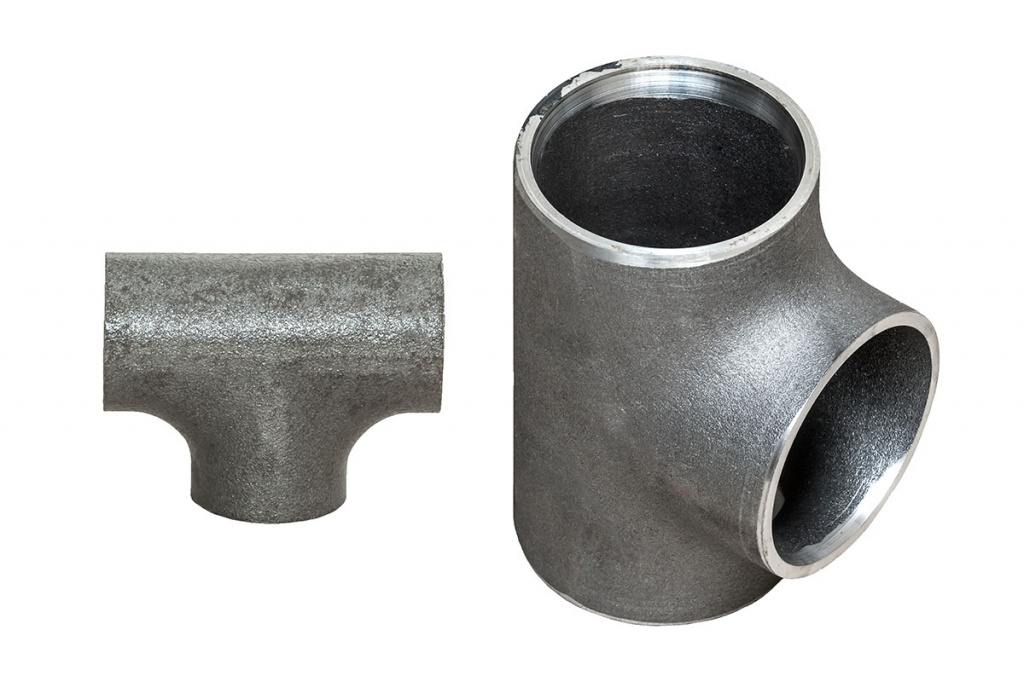

Виды равнопроходных тройников

Равнопроходные тройники, как правило, изготавливаются из низколегированной или углеродистой стали. Изделия предназначены для систем, по которым транспортируют нейтральные жидкости. Для агрессивных или пищевых сред необходимо использовать тройники из нержавеющей стали.

Равнопроходные изделия могут быть простыми – врезаются без усиления и подходят для систем с давлением до 2,5 МПа. При давлении выше 2,5 МПа трубы должны иметь малый диаметр. Также есть тройники, которые врезаются с усилием. Они предназначены для систем с большим давлением (до 4 МПа). Изделия могут быть с утолщенным штуцером, с седловиной и с накладками.

По типу изготовления равнопроходные тройники можно разделить на 3 вида:

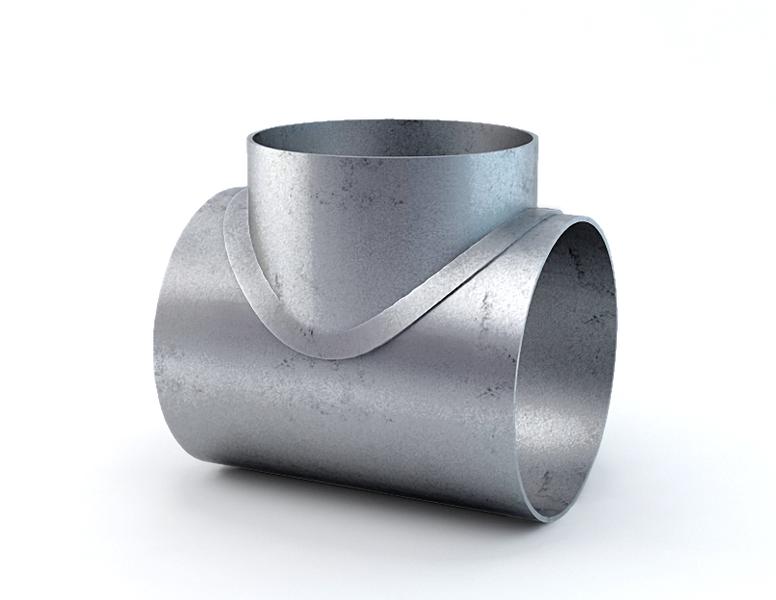

    сварные (свариваются горловина и корпус). Корпус – это база, соединяющая два элемента магистральной трубы, а горловина – часть, которая крепится к ответвлению трубопровода. Наиболее экономичными из всех сварных элементов являются простые врезные;

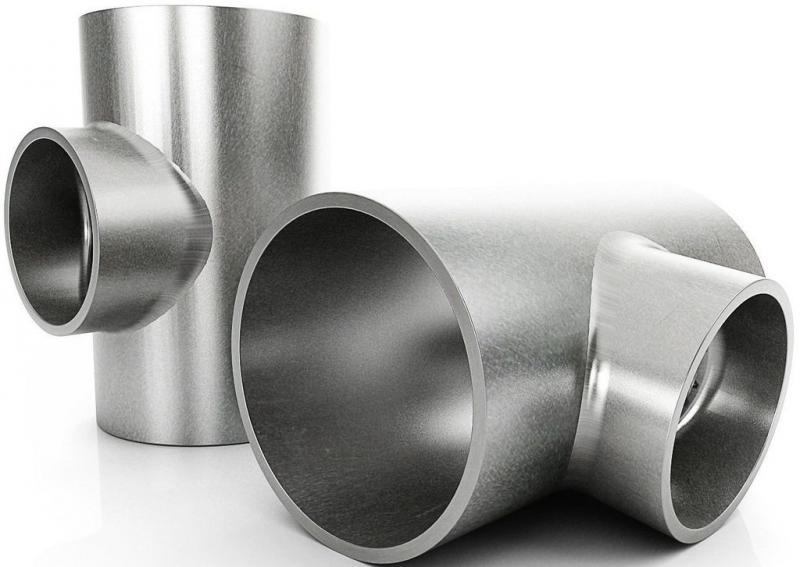

Виды переходных тройников

Переходные тройники могут быть 3 видов:

  • с обжимной гайкой и пресс-гильзой;
  • с обжимной гайкой и резьбовым торцом;
  • с креплением (корпус тройника фиксируется к опоре за счет литых кронштейнов, в них можно вставлять саморезы, а торцы рассчитаны на обжимное или резьбовое соединение).

Для изготовления пресс-гильз применяется нержавеющая сталь, а для уплотнителей – полимеры. Корпус тройника производится из латуни. Для оформления резьбовых торцов необходимы метчики и плашки. Соединение металлопластиковых труб посредством переходных тройников может производиться обжимным или прессовочным методом. В первом случае понадобится цанговый фитинг, во втором – пресс-фитинг.

Виды пластиковых тройников

Пластиковые тройники соединяют канализационные трубопроводы. Они могут быть 3 типов :

  • на 87 или 90 градусов – соединяют вертикальные стояки и горизонтальные трубы;
  • на 45 градусов – соединяют пластиковые трубы в горизонтальном ответвлении;
  • ревизия ПВХ – муфта с дополнительным отверстием, которая закручивается крышкой. Необходима для устранения засоров.

Виды тройников по диаметру

Разные тройники соединяют трубы разного диаметра. Стандартный набор диаметров обычно включает 110, 160, 200, 250 и 315 мм. Возможно изготовление тройников на заказ, если диаметр труб 400 или даже 500 мм. Кроме того, есть тройники на 45, 87 и 90 градусов, у которых совмещены элементы с разными диаметрами.

Комментарии запрещены.

Scroll Up
