Обратный клапан для станции водоснабжения

Как правильно поставить обратный клапан на насосную станцию

Чтобы водопроводная сеть в частном доме работала правильно, требуется обратный клапан для насоса. Если он не установлен либо поломан, насосная станция функционирует некорректно. Водяной поток поступает к точке потребления с задержкой и при слабой тяге напорного оборудования совсем пропадет. Присутствие невозвратного клапана способствует моментальному получению воды, как только откроется кран.

1. Определение и назначение обратного клапана
2. Классификация клапанов
3. Этапы установки
4. Возможные ошибки монтажа
5. Советы специалистов

Определение и назначение обратного клапана

Конструкция обратного клапана

Защитное приспособление прямого действия блокирует возвратное продвижение жидкости в водоснабжающей системе. Срабатывает он автоматически.

Возвратные приспособления – необходимые элементы автономной водоснабжающей сети. Их главная функция заключается в защите трубопроводов и напорных устройств при авариях.

В зависимости от вида элемента его устанавливают в вертикальном либо горизонтальном положении. Монтаж выполняют в строгом соответствии с направлением передвижения водяного потока.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

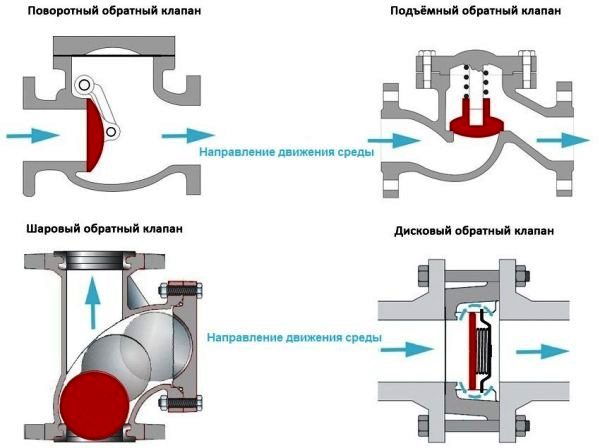

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Корпуса из нержавейки самые надежные, но и самые дорогостоящие. Стальные клапаны не ржавеют и не подвержены влиянию агрессивных сред, внутри них не накапливаются отложения.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

Этапы установки

При подборе невозвратного клапана нужно учитывать показатели номинального давления, пропускную способность и проходной диаметр. Все эти данные указаны в технических документах. Установку можно провести своими руками, руководствуясь приложенным руководством.

В зависимости от месторасположения запорная арматура делится на донную и трубопроводную. Первый тип клапанов предотвращает возвращение водного потока, поднятого из скважины либо абиссинского колодца, когда станция отключена. Вторые предохраняют от снижения напора в водоподающей сети.

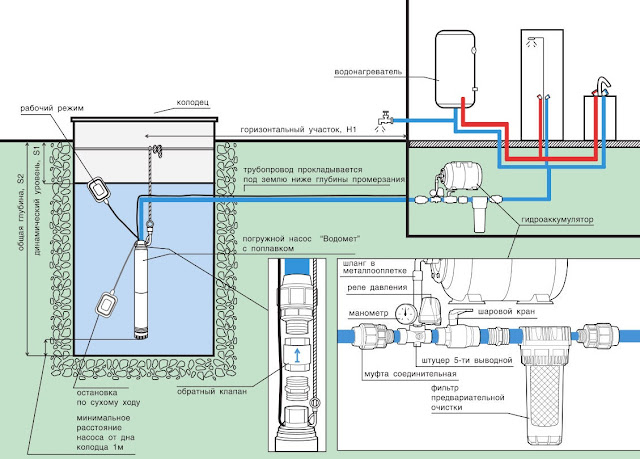

Подключение клапанного элемента ведется к автономной системе сразу после насоса либо перед ним. Первый вариант выбирают, если насосный аппарат способен запускаться при закрытом кране. Напорный элемент может быть оборудован вмонтированным переходным фитингом для всасывающей трубы. Если он отсутствует, нужно купить эту деталь и поставить на насос.

Самостоятельный монтаж невозвратного клапана производят в следующем порядке:

1. Подбирают модель и проверяют работоспособность. Для этого производят продувку ртом с двух сторон. С одной затвор открывается, с другой удерживает воздух.
2. Выявляют верное направление монтажа по стрелке на корпусе.

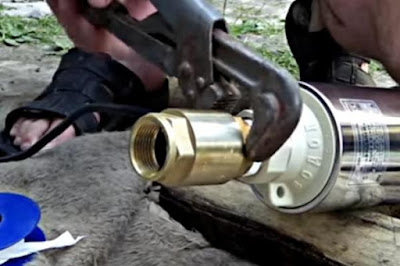

3. Наворачивают клапанный элемент на резьбу, заранее намотав уплотнитель.
4. Подтягивают запорное оборудование посредством газового ключа. Главное не перестараться – корпус способен лопнуть.

Если предусмотрена возможность слива из системы либо насос может работать в реверсном режиме, устанавливать клапанную деталь после гидравлического аккумулятора нельзя – он перекроет отток жидкости.

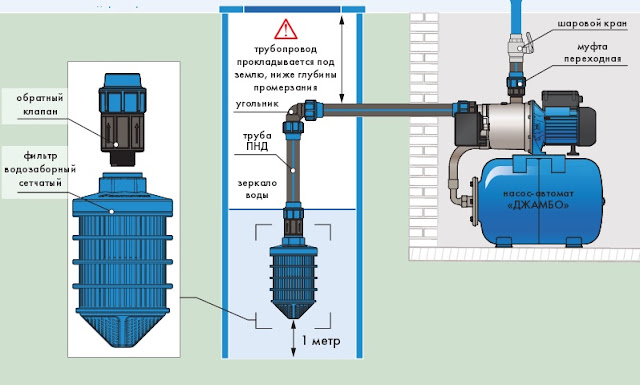

Донный клапан ставят вместе с сетчатым фильтром, очищающим воду от песка и предохраняющим внутренности прибора от износа. Меньше всего загрязняются устройства, оборудованные пружинным элементом и подъемным запором. Чтобы правильно установить обратный донный клапан с сетчатым фильтром на насосную станцию, лучше сразу приобрести вариант с сеткой. Есть изделия со съемным фильтрующим элементом для простой замены.

Проще всего производить монтаж клапана с помощью межфланцевого соединения. Но в частных домах в основном используют устройства с резьбовым муфтовым соединением по причине их дешевизны.

Необходимо проверить работу невозвратного клапана для насосной станции и после монтажа. Для этого понадобится повернуть рычаг в нужную сторону. Результатом будет подача воды.

Возможные ошибки монтажа

Часто встречающиеся ошибки при обустройстве невозвратного клапана:

• не учитывается направление потока;
• соединения плохо загерметизированы, что может привести к протечкам при закрытом затворе;
• подобрано чересчур большое сечение устройства, поэтому оно стучит во время работы;
• клапан излишне близко размещен к насосу, что становится причиной дребезжания;
• использовано много сантехнического льна при обмотке резьбы – муфта может расколоться.

Иногда забывают убрать заглушку проходного отверстия либо фиксатор затвора.

Советы специалистов

Вариант установки клапана

Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

Также необходимо учесть:

• Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой — не ниже чем в 350 мм от пола.
• В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
• В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

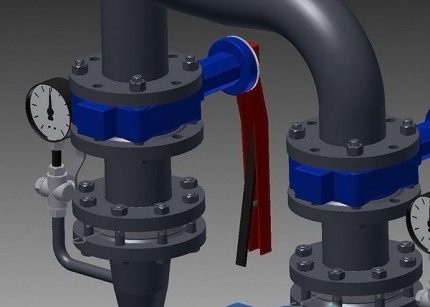

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки. Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения.

Монтаж обратных клапанов позволяет избавиться от многих проблем, которые подстерегают обладателей независимой водоснабжающей системы. Запорные элементы не только обеспечат функциональность сети, но и сэкономят деньги на ремонте.

Нужен ли обратный клапан на скважинный насос, по мнению специалистов

Локальная система водоснабжения загородного дома – инженерное сооружение, основанное на законах гидравлики. Нужен ли обратный клапан на скважинный насос, как его установить в трубной разводке? Чтобы сделать правильный выбор обязательного компонента любой гидравлической системы, необходимо знать типы и размеры арматуры прямого прохода, место и способ установки. Технология монтажа обратнозапорного устройства на поверхностном, глубинном, колодезном водоподъемнике, насосной станции имеет нюансы. Помогут разобраться в теме видео и иллюстрации.

Зачем нужен обратнозапорный элемент в гидравлических системах

Автономная водопроводная система должна соответствовать требованиям к устойчивым параметрам, зависящим от стабильного наполнения магистрали от локального источника. Установка обратного клапана на скважинный насос позволяет защитить систему от нештатной ситуации. Скважинный насос без обратного клапана будет работать, но в линии невозможно поддержать стабильное давление. После включения водоподъемника вода поступит не сразу. Сначала будет выходить воздух.

Труба на всасе поверхностных перекачивающих установок всегда должна быть заполнена. Этому способствует запорный элемент одностороннего действия, установленный на всасывающем патрубке. Все виды подобных фитингов относятся к трубной арматуре, служат для организации движения потока в одном направлении. Ниппели, дросселирующие заслонки, захлопки – как только ни называют арматуру, пресекающую движение потока в обратном направлении.

Что такое обратный клапан на воду, его назначение и область применения

Водная магистраль работает под напором за счет энергии перекачивающего оборудования. Останов агрегата приведет к выравниванию зеркала воды по самой низкой точке. Без запорного элемента поток устремится в обратном направлении, раскручивая крыльчатки и роторы моторов в обратную сторону. «Сухой ход» разрушает силовое оборудование, в линию попадает воздух. В момент пуска гидроудары нарушат герметичность системы.

В случае аварии давление падает, установленные в магистрали заслонки одностороннего действия перекрывают проток. Трубы остаются заполненными. Если система герметичная, ее легко запустить сразу после устранения неисправности в контуре.

Различают донные и трубопроводные обратно-запорные устройства. Установленные во всасывающий патрубок устройства для одностороннего движения называют донными. Они устанавливаются на скважинный, глубинный, колодезный погружной или поверхностный водоподъемник. Трубопроводные захлопки обратного хода устанавливают в контурах разводки холодной и отопительной системы. Они препятствуют изменению направления движения потока в трубе.

Виды и конструкция обратнозапорных устройств

Трубопроводные запорные элементы внутридомовой трубной разводки рассчитаны на параметры бытовых сетей.

По типу запирающего элемента различают виды обратно-запорных устройств:

• Движение жидкости прекратилось, запор в виде тарелки опускается под собственным весом или пружиной, закрывая проходное отверстие,
• Створчатый затвор одностороннего движения открыт под напором потока. Створки подпружинены для быстрого реагирования.
• В шаровом запоре вместо подпружиненного диска используют шарик, перекрывающий проход в седле.

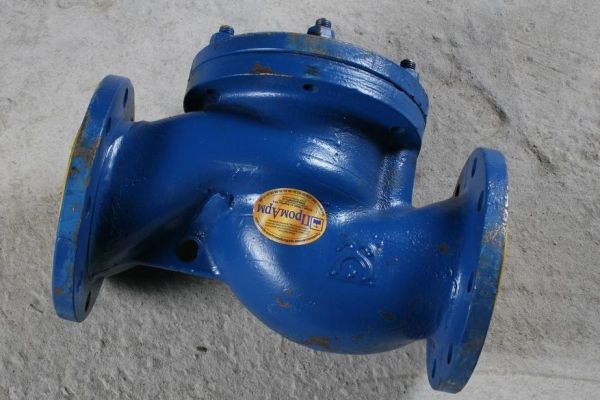

• Межфланцевый дисковый затвор представляет пластины расположенные вдоль оси движения жидкости, не создают сопротивления потоку. Подпружиненные лепестки расходятся как крылья бабочки, если давление в трубе падает.

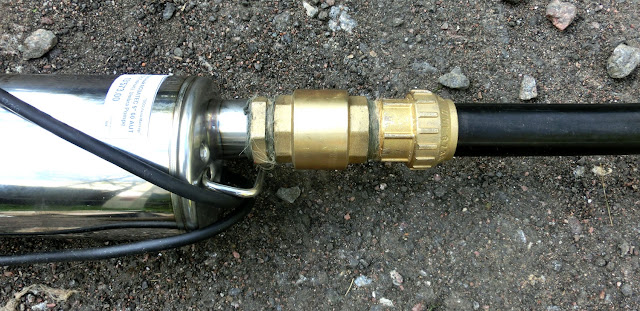

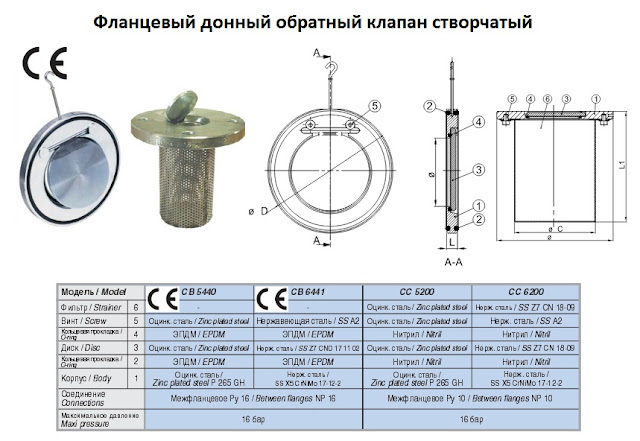

Обратный клапан для погружного насоса в скважину называют донным. Устройство крепится на конец всасывающего патрубка фланцевым или муфтовым способом. Одностороннее движение жидкости вверх происходит через открытые створки – створчатый запорный элемент. Если рабочий механизм выполнен в виде подпружиненного диска – пружинный запорный элемент. На заборный конец трубы устанавливается сетчатый фильтр, как защита от взвеси.

Принцип работы

Арматура одностороннего движения любого вида и параметров работает по единому принципу – предотвратить переток воды в обратном направлении. Приборы рассчитаны под равновесное давление на запорный механизм пружиной и жидкостью в движении. Равновесие динамическое, соответствует техническим параметрам системы. Запорное устройство выбирают по характеристикам:

• рабочее давление в системе;
• номинальный напор, при достижении которого проход закроется РУ, PN;
• пропускная способность прибора по условному проходу DN, ДУ;
• вертикальная или горизонтальная установка в трубу;
• температурный диапазон.

Характеристики включены в паспорт прибора, соответствующего ГОСТ27477-87.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

четверг, 6 сентября 2018 г.

Обратный клапан для насосной станции — виды, назначение, правила монтажа

Обратите внимание! Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении. Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад

• Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
• Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Обратите внимание! Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

Обратите внимание! При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

• Циркуляционный насос для холодного водоснабжения
• Циркуляция воды в системе горячего водоснабжения
•
  Шуба для труб водоснабжения

• Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
• Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

• корпуса;
• запорно-регулирующего элемента (рабочего органа);
• пружины (в ряде моделей она отсутствует).

• Золотника, состоящего из штока и запирающих тарелок;
• Цельного либо разделенного на две створки диска;
• Шарика с пружинящим механизмом и уплотняющими прокладками.

• Латунного корпуса с резьбовой нарезкой (1, 2);
• Золотника (3);
• Пружины (4);
• Золотниковой тарелки-запора (5);
• Прокладки (6).

• Муфтовые.
• Фланцевые.
• Межфланцевые.
• Наварные (под сварку).

• Бронзовым;
• Латунным;
• Чугунным;
• Стальным из нержавейки;
• Пластмассовым.

Обратите внимание! Основные поломки обратных клапанов происходят из-за износа пружины, для коттеджа стоит подбирать изделие с возможностью ее замены своими руками

• Нержавейки;
• Алюминия;
• Пластиков.

Обратите внимание! Стандартными местами установки обратных клапанов являются крайняя нижняя точка всасывающего трубопровода и вход в напорную магистраль сразу за насосной станцией

• Направление потока воды;
• Доступность арматуры для последующего ремонта и обслуживания;
• Ограничения по строгой горизонтальности либо вертикальности установки некоторых типов обратных запоров;
• Присутствие в воде песка, который может привести к засорению.

Обратный клапан для воды для насоса: виды и особенности

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

1. Из чего состоит и как работает обратный клапан для воды для насоса?
2. Устройство клапанов разных типов
3. Клапан обратный пружинный муфтовый
4. Поворотный (лепестковый)
5. Шаровая модель
6. Изделие подъемного типа
7. Обратные клапаны для погружных насосов
8. Правила установки обратного клапана
9. Как монтируются обратные клапаны для насосных станций?
10. Обратный клапан для воды для насоса: цена и производители
11. Советы по выбору
12. Назначение устройства и принцип действия (видео)

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

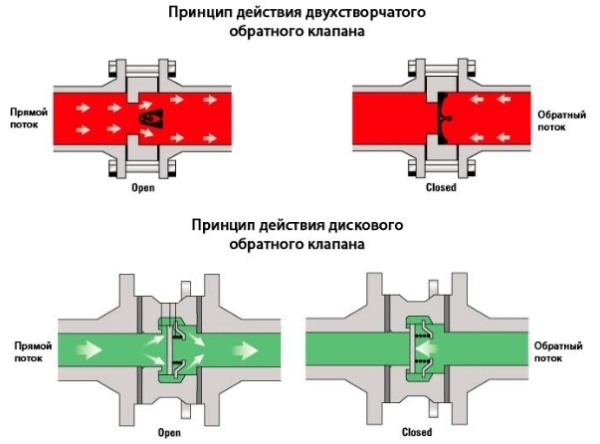

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

• непосредственно перед насосной станцией;
• на всасывающей трубе сразу после храповика.

Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

• разрываем трубопровод в месте установки изделия;
• соединяем клапан с одной частью трубы;
• при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

• номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
• местом установки;
• материалом корпуса;
• способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

Обратный клапан для насосной станции: принцип работы и монтаж своими руками

Если у вас есть свой загородный дом с автономным водоснабжением, вам обязательно необходимо знать устройство всей системы. Обратный клапан для насосной станции – один из ее важнейших элементов.

• Устройство и принцип работы
• Виды клапанов
• Из какого материала должен быть изготовлен клапан
• Обзор популярных моделей
• Как установить обратный клапан

Устройство и принцип работы

Назначение этой детали простое – уберечь систему от сбоев в подаче воды. Обратный клапан для насосной станции автоматически отключает определенный участок трубопровода при возникновении критических ситуаций. Он не позволяет воде попасть туда, куда не нужно.

Устройство обратного клапана насосной станции

Все технические характеристики элемента указаны в его техническом паспорте. Это поможет выбрать правильный клапан при его замене. Как же устроен обратный клапан?

Итак, материалом для отливания данной детали служит латунь. Именно этот сплав обладает необходимой устойчивостью к растворенным в воде солям, минералам и кислотам. Снаружи деталь покрывают гальваническим покрытием. Другие же элементы отливают из сплава меди и цинка, или же из специального полимерного состава. Все прокладки выполняются из резины или силикона. Что касается пружины, то она изготовлена из нержавеющего металла.

Вот все основные элементы обратного клапана:

• Основной корпус. Он состоит из муфтового соединения с резьбой и камерой для золотника.
• Подвижный золотник или рабочий орган. Деталь эта состоит из штока, двух тарелок золотника и гибкой прокладки.
• Исполнительная часть – пружина.

Виды клапанов

Видов данной детали существует достаточно много. Вот их список:

• Пружинный обратный муфтовый. Сделан из двух частей, соединенных между собой резьбой. Разделяет их прочная резиновая прокладка.
• Пружинный муфтового типа с золотником из латуни. Эта деталь имеет сферическую форму золотника, потому пропускная способность ее намного выше.
• Комбинированный пружинного вида с воздухоотводом и дренажем. При помощи крана Маевского можно выпустить лишний воздух. Такой вид значительно упрощает обслуживание системы водоснабжения.
• Обратный пружинный с корпусом из полипропилена. Чаще всего такой тип используется в системах водоснабжения с трубами из аналогичного материала. Насосная станция с такой деталью удобна в обслуживании.

Детали также можно разделить по типу запорного элемента:

• Подъемные. Запорный элемент может двигаться в них только вниз либо вверх. Пружинка под действием напора воды сжимается и открывает запор. При падении напора, пружина закрывает створку. Поскольку такие клапаны имеют серьезные габариты, в основном используются они в промышленных системах водоснабжения.
• Шаровые. В таких моделях роль затвора выполняет резиновый либо чугунный шар. Пружин в такой конструкции не предусмотрено. Такие изделия прекрасно справляются со своими задачами как в канализационных сетях, так и в водопроводных.
• Поворотные. Запор в них имеет вид откидной створки. В основном такие модели применяются там, где диаметр труб составляет более 50 мм.

Принята следующая классификация клапанов по размеру:

• Стандартный, который используется в большинстве систем водоснабжения.
• Миниатюрные детали, которые ставятся внутри мест сгонов водяных счетчиков.
• Небольшие элементы, которые устанавливаются на выходе водяных счетчиков.
• Крупные изделия из чугуна – в основном устанавливаются в промышленных системах отопления и водоснабжения.

Из какого материала должен быть изготовлен клапан

Выбирая клапаны, важно знать, из какого материала он был изготовлен и какие у каждого варианта имеются преимущества:

• Чугунные. Крайне редко применяются в бытовых системах. В основном применяются на промышленных предприятиях. Такой, казалось бы, прочный сплав, как чугун, в воде очень подвержен образованию известковых отложений, из-за чего может поломаться и ограничить доступ воды.
• Латунные. Идеальный вариант для домашних систем водоснабжения. Латунь не подвержена коррозии, не накапливает известковые отложения, а также не окисляется. Срок службы деталей из этого сплава достаточно долгий.
• Из нержавеющей стали. Такие детали имеют самую высокую стоимость среди остальных. И это неудивительно – ведь нержавейка обладает невероятной прочностью и устойчивостью к коррозии. Если есть возможность, лучше всего покупать именно такие клапаны, ведь срок их службы измеряется годами.

Внимательно прочитайте на упаковке, какие еще материалы использованы при изготовлении детали. Например, под латунным корпусом может скрываться пластмассовая пружина. Если вы ограничены в средствах, оптимальным вариантом может стать клапан на насосной станции из латуни. Достаточно долгий срок службы и разумная цена – вот основные плюсы такой детали.

Важно! Самое слабое место бытовых клапанов насосной станции – пружина. В большинстве случаев именно ее поломка приводит к сбою в работе обратного клапана. Поэтому пластиковая пружинка – не самый лучший вариант.

Обзор популярных моделей

Вот небольшой список моделей обратных клапанов, сочетающих в себе разумную стоимость и хорошее качество.

Модель	описание	цена
V107	Присоединяется посредством муфт. Используется преимущественно в водопроводных сетях. Материал изготовления – латунь и нержавеющая сталь. Также возможно применение для масляных жидкостей. Монтируется в вертикальном и горизонтальном положениях. Трехлетний срок службы	От 76 рублей до 760.
19ч21бр	Клапан дискового типа, который можно устанавливать на водопровод с холодной водой. Фланцевый тип соединения. Деталь производится из резины, бронзы и чугуна.	От 360 рублей до 445
16ч42р	Модель используется для работы с насосными установками. Есть сетка, которая фильтрует воду. Материал изготовления – чугун и резина. Достаточно дорогая модель, однако она полностью оправдывает себя.	От 2200 рублей до 3600

Как установить обратный клапан

Установка обратного клапана на насосную станцию – дело не сложное. Поэтому вполне можно провести установку своими руками.

Ставить обратный клапан на насосную станцию можно как перед, так и после храповика, на всасывающей трубе. Второй вариант будет лучше, поскольку монтаж обратного клапана спереди может несколько ограничить подачу воды. Помимо этого, в трубы может попасть воздух, что создаст шум при включении крана. Вот места, в которые ставится обратный клапан на насосной станции:

• На конце всасывающего патрубка, который находится в воде. После того, как насос будет выключен, вода будет оставаться в патрубке.
• На месте входа труб холодного водоснабжения в бойлер. Если в трубах не будет достаточного количества жидкости, вода из бойлера не польется обратно.
• На разные виды водяных труб. Давление в трубе горячей и холодной воды разное. Поэтому важно не допустить смешивания жидкостей из разных трубопроводов.
• Если в доме есть система автономного отопления, крайне важно поставить обратный клапан на каждый насос в системе. Дело в том, что более мощный агрегат может повредить более слабый, чего категорически нельзя допускать.
• На водяные счетчики, чтобы вода не смогла протечь обратно.
• В канализационных системах обратный клапан является важнейшим элементом. Эта деталь ликвидирует возможность поступления стоков в обратную сторону.

При установке клапана, важно прикрутить его правильной стороной. Но это не составит труда – обычно на самой детали есть стрелочка, которая указывает направление струи воды.

Теперь вы знаете, для чего нужен обратный клапан и где его устанавливать. Именно эта маленькая деталь предотвращает огромное количество аварийных ситуаций. Надеемся, что наши советы помогут вам при выборе и монтаже этих элементов в вашей системе водоснабжения.

Комментарии запрещены.
