Расширительный бак для водоснабжения зачем нужен?

Что такое расширительный бак и зачем он нужен в системе водоснабжения

В любом частном доме нужна стабильно работающая безаварийная система водоснабжения, с нормальным напором воды в кранах. Казалось бы: проложил трубы, подключил насос для подачи воды — и пользуйся. Но все не так просто.

Во-первых, насос при включении-выключении воды будет постоянно срабатывать и быстро выйдет из строя. Во-вторых, при закрытии крана возрастает риск возникновения гидроудара — резкого скачка давления в системе — и возможного разрыва труб и их соединений, повреждения подключенного сантехоборудования (стиральных машин, водонагревателей…).

Для того, чтобы избежать подобных неприятностей, в системе водоснабжения необходимо использовать такое оборудование, как расширительный бак. Что это такое?

Расширительный бак (гидроаккумулятор) — это емкость, которая используется в системе автономного отопления и водоснабжения в многоквартирном или частном доме. Его основная задача — предотвращать возникновение повышенного давления в замкнутой системе, заполненной жидкостью, и тем самым защищать ее от гидравлических ударов.

1. Виды расширительных баков по назначению
2. Типы баков
3. Виды закрытых расширительных баков мембранного типа
4. Принцип работы гидроаккумулятора при водоснабжении
5. Роль расширительного бака

Виды расширительных баков по назначению

1. Для отопления. Рассчитан на высокие температуры(до 120 градусов) и диапазон давления (до 4-6 атмосфер), характерные для систем отопления; изготовлен из материалов, не подходящих для питьевой воды. Обычно красного цвета.
2. Для водоснабжения. Изготавливается из материалов, учитывающих гигиенические требования к качеству питьевой воды (каучук или резина на основе этилен-пропилена, сталь). Рабочее давление должно достигать 12 атмосфер, эксплуатационная температура — до 80 градусов. Обычно синего цвета для ХВС (белого для ГВС).

Типы баков

1. Баки открытого типа. Устанавливаются на чердаках, крышах зданий. Давление воды в системе определяется лишь высотой установки.
2. Баки закрытого типа — с эластичной перегородкой (мембраной), которая делит емкость прибора на две части: для заполнения водой и для воздуха.

Виды закрытых расширительных баков мембранного типа

Со стационарной мембраной:

• как правило, это емкости небольшой вместительности;
• при выходе диафрагмы из строя заменить ее будет невозможно;
• используются в основном в системах отопления.

Со сменной диафрагмой — баллонного типа (баллон также называют «грушей»). Оптимальны для водопровода по следующим причинам:

• вода поступает непосредственно в мембрану-грушу и не контактирует с металлическими стенками бака; соответственно, не возникает коррозии и не изменяется качество воды;
• легко нагнетается необходимое для функционирования системы давление;
• мембрана легко заменяема;
• аппараты этого типа могут иметь высокую вместительность, что для частного домовладения весьма актуально.

Расширительные баки, использующиеся в системе водоснабжения, называются также гидроаккумуляторами — это обусловлено их ролью в обеспечении функционировании автономного водопровода в домах.

Принцип работы гидроаккумулятора при водоснабжении

Вода насосом накачивается из источника в полость бака до максимально установленного с помощью реле значения и растягивает мембрану. Объем воздуха во второй полости бака, таким образом, уменьшается. За счет этого сжатия общее давление в системе увеличивается до заданных параметров и насос выключается. В момент начала использования воды воздух начинает давить на мембрану и таким образом выталкивать воду из гидроаккумулятора. Избыточного давления, созданного в воздушной камере аппарата, хватит на некоторый временной период для того, чтобы расход воды (работа бытовой техники, мытье посуды и т.п.) происходил без запуска насоса. Как только давление в баке достигнет предустановленного для конкретной системы водоснабжения минимального порога, реле подаст сигнал на включение насоса и он начнет вновь заполнять бак водой из скважины (колодца). Затем цикл повторится.

При большом же расходе воды из автономного водопровода насос будет работать постоянно, обеспечивая точку потребления воды напрямую.

Параметры функционирования и объем расширительного бака, а также настройки подключенных к нему регулирующих датчиков рассчитываются по определенным формулам на основе:

• характеристик насоса,
• проекта монтажа трубопровода,
• эксплуатационных требований подключенного к водопроводу оборудования,
• предполагаемого водопотребления (какое количество человек будет пользоваться водой, как часто, в каком объеме),
• этажности здания.

Роль расширительного бака

1. Расширительный бак помогает создать в системе водоснабжения достаточно стабильное рабочее давление, при котором будет поддерживаться оптимальный напор воды как для работы всех сантехприборов (водонагреватель, стиральная машина, смывной бачок), так и для комфортного пользования водой из-под крана. Показатели необходимого давления в воздушной камере гидроаккумулятора рассчитываются для каждой из автономных систем водоснабжения по определенным алгоритмам.
2. Создает запас воды и сохраняет на некоторый интервал времени стабильное давление в водопроводе. Нередки ситуации отключения электроэнергии: насос в этом случае перестает работать и тогда гидроаккумулятор выступает в роли аварийного резервуара, вода из которого еще некоторое время будет течь под напором. Для того, чтобы увеличить запас воды в доме, можно дополнительно подключить еще один расширительный бак без демонтажа и замены уже установленного.
3. Оптимизирует функцию насоса: снижает количество его включений. Чем больше объем гидроаккумулятора и выше максимальный предустановленный порог давления в резервуаре, тем реже станет срабатывать насосное оборудование. Таким образом, изнашиваемость его значительно снизится.
4. Играет роль демпфера при гидроударе. При любом пуске насоса всегда происходит резкий скачок давления в водопроводе — иногда он достигает десяти атмосфер. Результатом такого резкого перепада может стать разрыв труб и фитингов, запорной арматуры; могут выйти из строя подключенное сантехническое оборудование и контрольно-измерительные приборы. Расширительный бак в этом случае принимает ударную нагрузку на себя: гасит силу волны — и система оказывается в безопасности.

В случаях, когда существуют риски превышения расчетного давления при гидравлическом ударе в 20 бар (максимально допустимое значение), необходимо провести монтаж трубопровода таким образом, чтобы на отдельных его участках можно было установить отдельный бак-гаситель для надежной защиты от гидроударов.

Итак, расширительный бак (гидроаккумулятор) в системе водоснабжения защищает ее от гидроударов, обеспечивает корректную работу всего подключенного к водопроводу оборудования и бытовых приборов, создает резервный запас воды.

Расширительный бак для водоснабжения

Подробно рассмотрен расширительный бак для водоснабжения, принцип работы и устройство, виды и особенности. Предъявлены критерии выбора расширительного бака, рассмотрены недостатки и основное назначение.

Расширительные баки представляют собой закрытую емкость, необходимую для автономного отопления с водоснабжения. Они служат для предотвращения возникновения сильного давления в системе, а так же обеспечивают защиту от гидравлических ударов. Для каждой системы подачи воды подбирают свой расширительный бак для водоснабжения, в зависимости от необходимых параметров и характеристик. Основная задача у расширительного бака — отвод лишней воды, которая впоследствии охлаждается и возвращается обратно. Баки должны обладать достаточной устойчивостью к высоким давлениям в системе и не поддаваться действию коррозии. (См. также: Как работает бойлер косвенного нагрева)

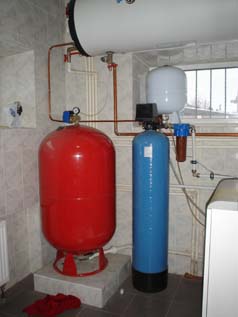

Рисунок 1: Виды расширительных баков

Самое важное условие в системе водоснабжения — это оптимальная поддержка давления воды. Для обеспечения правильного давления в расширительных баках используют компенсаторы, чтобы выровнять нагрузки на трубы и оборудование. Вода используется не только в технических, но и в пищевых целях, поэтому бак и мембрана с внутренней стороны изготовлены из специального материала, который не меняет вкус и запах воды. Этот материал должен соответствовать санитарно-гигиеническим требованиям и обязательно должен быть сертификат качества. Расширительный бак для систем водоснабжения компенсирует гидравлические удары, что в значительной степени увеличивает срок службы насосов и трубопровода.

Устройство расширительного бака

Внутри расширительного бака стоит резиновая мембрана, которая разделяет бак на две камеры: в одну камеру накачивают воздух, а другая камера остается пустой. В пустую камеру после установки и запуска отопления, начнется поступления теплоносителя. В другой камере, где накачен воздух, будет восстанавливаться необходимый объем. Когда жидкость охлаждается, то она вытесняется обратно в систему водоснабжения. Таким образом, в трубах держится постоянный, необходимый напор, именно поэтому система работает всегда стабильно, отсутствуют перегрузки и скачки давления.

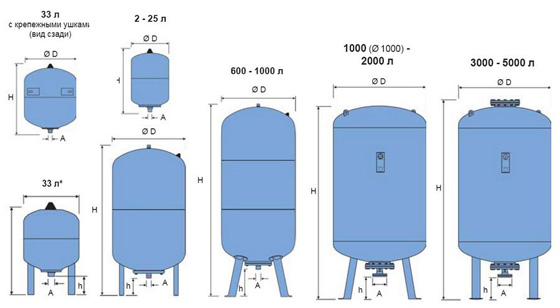

Рисунок 2: Размеры расширительных баков

Принцип работы и особенности расширительного бака

Сегодняшнюю конструкцию бака разработали не сразу. Сейчас используют конструкции нового образца, а старые практически не используются. В предыдущем образце после того, как система нагрелась, в открытый резервуар поступала лишняя вода, а когда система охлаждалась, то вода поступала обратно в трубы. В такой системе существовала опасность выхода горячей воды из резервуара, что могло стать причиной затопления дома. (См. также: Установка бойлера своими руками)

Вода, попавшая из скважины, находится под давлением, а мембрана в это время увеличивается, объем воздуха уменьшается, при этом создается некоторое давление. Насос отключается, когда давление достигает необходимого уровня. Вода расходуется, соответственно давления падает, а насос включается, чтобы поддерживать давление. Недостаток расширительного бака — нерациональный метод временного хранение воды. Голландцы стали первыми, кто предложил использовать расширительные баки с мембраной. На сегодняшний день закрытые расширительные баки весьма эстетичны и имеют различный дизайн.

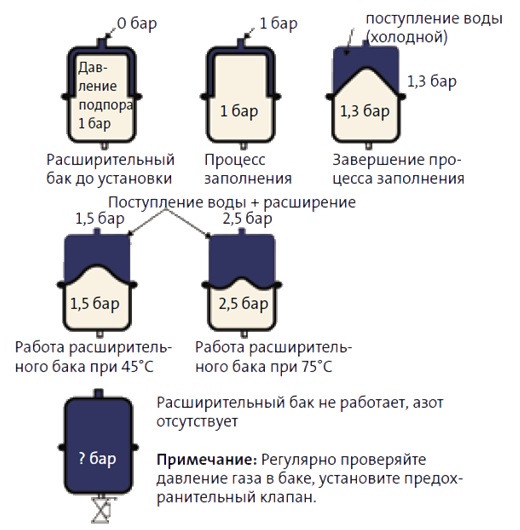

Рисунок 3: Расширительный бак в действии

Мембранный расширительный бак для водоснабжения тоже имеет недостаток, который заключается в том, что у такой конструкции нельзя заменить мембрану. Если система отопления работает нормально, то жидкость расширяется, когда запускается вода, а в остальном колебания давлений проходят плавно. Мембрана такого бака изготовлена из качественного материала и служит очень долго.

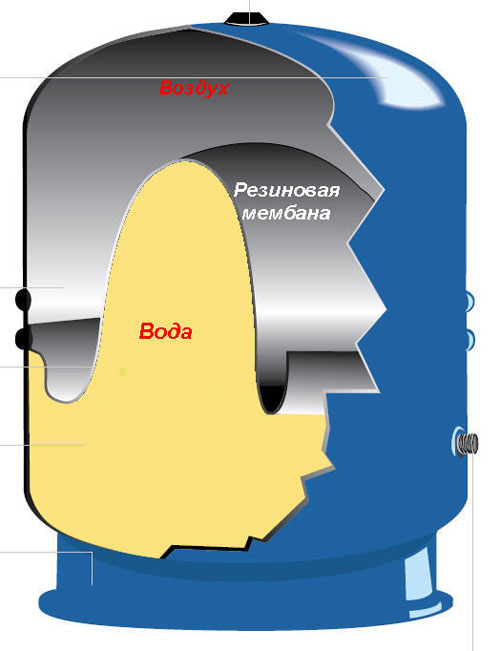

Рисунок 4: Мембранный расширительный бак для водоснабжения

Совет! Не стоит забывать проверять давления воздуха перед каждым отопительным сезоном. Для систем, которые имеют большие объемы, лучше всего использовать стационарный манометр. (См. также: Гидроаккумуляторы для водоснабжения)

С помощью мембранного расширительного бака идет компенсация гидродинамического удара, что намного сокращается частоту работы насосов. Такая конструкция увеличивает срок службы и экономит электричество. Когда нагревается или охлаждается теплоноситель, то система сохраняется в целостности. Это компенсирует объем изменений и именно для этого устанавливается мембранный расширительный бак. Даже во время отключения электроэнергии резервные баки имеют функцию пожаротушения. Использовать мембранные баки можно не только в бытовых системах, но и в промышленных, так как рабочее давление рассчитано до 16 бар. Гидроаккумуляторы могут быть горизонтальными и вертикальными, открытыми и закрытыми. Помимо этого они разнятся по объему воды и рабочему давлению.

Объем бака

Для того чтобы узнать объем бака нужно просчитать по формулам первоначальное давление воздуха в баке и рабочее давление, при максимальной нагрузке. Но покупателю достаточно будет знать, что объем бака составляет 1 к 10 от объема теплоносителя, который расположен в системе.

Рисунок 5: Расчет объема расширительного бака

Важно! Если не правильно подобран объем бака, то система отопления не прослужит долго. Даже при самой высокой температуре нагрева, давление в системе отопления ни в коем случае не должно превышать допустимое. (См. также: Какой напольный газовый котел лучше)

Расширительный бак для водоснабжения, инструкция установки прилагается к каждому баку. Там и нужно посмотреть особенности выбора расширительного бака в зависимости от потребностей и характеристик отопительной системы.

Расширительные баки открытого типа

Их устанавливают на самых высоких точках системы отопления: на крышах зданий или чердаках. Тепловое расширение теплоносителя не дает возможности вскипать воде и если произошла утечка, то система отопления пополняется водой. На сегодняшний день баки открытого типа мало где устанавливаются, потому что они имеют некоторые недостатки:

слишком большая конструкция;

устанавливается на высокой точке системы отопления, а для этого необходимо приобретать дополнительные трубу (будут потери тепла);

в систему отопления через бак попадает воздух, образуется коррозия на приборах отопления и на системах отопления некоторых частей;

не может стабильно работать при высоком давлении.

Рисунок 6: Схема расширительного бака

Труба холодной воды;

Верхняя точка в стояке трубопровода.

Расширительные баки закрытого типа применяют:

в системе отопления, которая работает с автономными источниками теплоты;

в системе отопления, которая подключена к централизованным сетям, составленным по независимым схемам;

в системе, которая подключена к солнечному коллектору и насосам;

в системе, подключенной к холодному и горячему водоснабжению.

Выбор расширительного бака

Выбирать расширительный бак нужно с учетом всех особенностей системы. Сначала нужно подобрать необходимый объем, выбрать конструкцию, определиться с материалом мембраны. Так же стоит обратить внимание на вес изделия, именно поэтому показателю можно определить качество надежности и долговечности расширительного бака. Лучшего приобретать известные марки, так как они смогут обеспечить системе отопления долгую эксплуатацию и не допускать поломки в системе. Установка расширительного бака для водоснабжения и цена на него порадуют каждого, кому нужно установить такой бак.

Расширительный бак для водоснабжения зачем нужен?

Строительный портал о технологиях строительства, ремонте и эксплуатации

Расширительный бак для водоснабжения: для чего нужен, принцип работы

Системы водоснабжения и отопления частных коттеджей на данный момент являются полностью автоматизированными. Стоит лишь располагать минимумом оборудования и разумно использовать физические законы – и частный дом будет не менее комфортабелен, чем городская квартира. А благодаря современным гидроаккумуляторам хозяин дома приложит минимум усилий. Сейчас есть возможность рассмотреть расширительные баки подачи воды с разных сторон, обсудив принцип работы, схему работы, тип данных устройств, преимущества и недостатки оборудования.

Содержание

Для чего нужны гидроаккумуляторы

Гидроаккумуляторы представляет собой устройства, которые нужны для бесперебойной работы отопительных систем. Они защищают от резких и непредвиденных перепадов давления теплоносителя внутри системы. Также обеспечивается защита от гидроударов. Каждой системе водоснабжения необходимо подбирать свой бак, исходя из параметров.

Данные устройства используются для отвода излишка воды. Затем осуществляется ее охлаждение и возврат в систему. Описываемые устройства должны быть достаточно устойчивыми к повышенным давлениям внутри системы, а также не подвергаться воздействию коррозии.

Главная задача гидроаккумуляторов – обеспечение оптимального давления теплоносителя. Чтобы достичь этого, его оборудуют компенсатором, который распределяет нагрузку на коммуникации, радиаторы, насос, котел. Водой пользуются как в технических, так и в пищевых целях. Поэтому бак с внутренней стороны выполнен из специального материала, который никак не влияет на ее вкусовые качества. Гидроаккумуляторы должны быть выполнены в строгом соответствии с санитарно-техническими требованиями и иметь сертификат качества.

Расширительный бак способствует увеличению продолжительности службы насоса и труб, ведь препятствует появлению гидравлических ударов.

Как устроены гидроаккумуляторы

Что касается мембранных гидроаккумуляторов, или расширительных баков, внутри они состоят из резиновой мембраны, разделяющей устройства на два отсека. В первый накачивается воздух, а вторая остается незаполненной. Когда запускается отопительная система, вода поступает во второй отсек, после чего в отсеке с воздухом происходит восстановление необходимого объёма. При охлаждении теплоносителя он вытесняется назад в систему. Так расширительный бак содействует наличию постоянного напора внутри системы и стабильности ее работы без перегрузок и резких перепадов давлений.

Различные модели гидроаккумуляторов характеризуются разными ограничениями в отношении использования. Некоторые используются для технической воды, а некоторые – в работе с питьевой водой. Что касается конструкции, помимо гидроаккумуляторов с мембраной и без нее баки бывают со сменной грушей.

Баки с мембраной с одного боку располагают специальным фланцем с резьбой, к которому как раз осуществляется крепление груши. С другой стороны такой бак оборудован ниппелем, через который накачивается или спускается воздух. В таком типе гидроаккумулятора накачивание воды осуществляется в мембрану, при этом нет соприкосновения с поверхностью бака. Если он объёмный, задняя сторона мембраны крепится к ниппелю с целью стабилизировать заполнение. Продолжительность службы груши зависит от имеющегося давления воздуха в газовой камере бака. Также стоит отметить частую ошибку в использовании аккумулятора с грушей. Порой, чтобы создать больший запас теплоносителя, владелец специально уменьшает объём воздуха внутри груши. Из-за этого мембрана касается внутренней стенки гидроаккумулятора, что способствует быстрому истиранию.

Как работает гидроаккумулятор

Современные конструктивные особенности гидроаккумуляторов разрабатывались годами. На данный момент широко используются баки нового типа, старого почти не используют. Ранее после нагрева теплоносителя его излишек поступал в ОТКРЫТУЮ камеру, а после охлаждения системы жидкость поступала в трубопровод. Однако в этой конструкции имелся существенный недостаток: горячая вода могла выйти из камеры и затопить помещение.

Современные гидроаккумуляторы с мембранами имеют другой принцип работы. Вода внутри системы находится под давлением, поэтому ее излишек при увеличении объёма или температуры попадает в ЗАКРЫТУЮ камеру устройства, увеличивая мембрану и, соответственно, уменьшая объём воздуха. Это создаёт дополнительное давление в сети отопления. Когда давление приводится в норму, происходит отключение насоса. После расхода воды наблюдается падение давления, что приводит к включению насоса для его восстановления.

Современные виды мембранных гидроаккумуляторов являются компактными и обладают различным дизайном. Однако и такие баки имеют свои отрицательные черты. В основном, конструкция мембранных баков является наглухо закрытой. В случае нарушения герметичности и повреждения мембраны ее замена не представляется возможной. Придётся менять устройство целиком. Замещение мембраны на новую может осуществляться, только если бак оборудован фланцевым соединением, скрепленным болтами. При нормальной работе системы отопления во время запуска воды теплоноситель увеличивается в объёме. Соответственно, наблюдается резкий скачок давления. А в целом, изменение давления является плавным. Что касается самой мембраны, она является долговечной, ведь выполнена из высококачественного материала.

Благодаря устройству с мембраной также компенсируется гидравлический удар, благодаря чему сокращается частота работы насоса. Это экономит электроэнергию и увеличивает время службы оборудования. При нагреве или охлаждении теплоносителя система остаётся неповрежденной благодаря компенсации изменения объёма. В этом вся суть мембранного гидроаккумулятора. Рабочее давление такого устройства находится в пределах 16 бар, что позволяет использовать его как в бытовых целях, так и в промышленной сфере. К тому же при внезапном отключении электроэнергии резервный мембранный бак может быть использован на случай пожаротушения. Описываемые устройства бывают горизонтального и вертикального исполнения. Также они различаются в зависимости от объёма воды и рабочего давления. Если имеем дело с большими объёмами теплоносителя, лучше использовать ещё и стационарный манометр. И, конечно же, важно перед началом каждого отопительного сезона выполнять проверку всей сети отопления на герметичность и соответствие имеющегося давления требуемому.

Объёмы гидроаккумуляторов

Перед установкой гидроаккумулятора важно выяснить, какой объём бака в конкретном случае. Как его высчитать? Для этого, используя формулы, нужно рассчитать рабочее давление и начальное давление воздуха при максимальной нагрузке. Однако если кому-то это сложно сделать, достаточно знать, что соотношение объёма бака к объёму воды внутри системы составляет 1 к 10. Расчет является ответственным шагом, ведь при неправильном подборе объёма бака может нарушиться работа всей системы. Это может привести к серьёзной поломке. Даже при максимальной температуре давление теплоносителя не должно быть больше допустимого. Также перед установкой бака важно изучить инструкцию, которая к нему прилагается. В ней также описываются все аспекты касательно подбора бака в зависимости от характеристик системы отопления.

Гидроаккумуляторы закрытого и открытого типа

Что касается описываемых устройств открытого типа, местом их установки служит наивысшая точка системы. Обычно это чердак, крыша дома или место под потолком. Из-за теплового расширения вода не будет закипать. Если возникла утечка, система пополнится дополнительным объёмом воды. На данный момент этот тип баков является менее популярным, ведь характеризуется некоторыми недостатками, а именно:

• довольно громоздкой конструкцией;
• доступом к попаданию воздуха из помещения в систему отопления, что может способствовать появлению коррозии на отопительных приборах;
• местом установки бака служит высокая точка, из-за чего будут дополнительные затраты на трубы, а это будет способствовать потерям тепла;
• нестабильной работой при повышении давления.

Хотя такие устройства по конструкции являются более простыми, ведь в них отсутствует мембрана или груша, их чаще всего выполняют из нержавеющей стали. Поэтому такие баки по цене превосходят гидроаккумуляторы мембранного типа порой даже в четыре раза. Из-за диффузии воды они нуждаются в более частом обслуживании и подкачке воздуха. При наличии таких баков в системе чаще отключается насос.

Теперь коснемся аккумуляторов закрытого типа. Они имеют простую конструкцию и оснащены корпусом (1), трубой для подачи холодной воды (3), спускной трубой (4), предохранительной арматурой (5), запорной арматурой (6). Уровень воды (2) и верхняя точка в системе (7) также представлены на схеме.

Применяются такие гидроаккумуляторы, если:

• имеется независимый источник теплоэнергии;
• выполнено подключение к централизованному водоснабжению по индивидуальной схеме;
• имеется связь с солнечными коллекторами;
• есть в наличии горячее и холодное водоснабжение.

Исходя из того, что существуют разные виды баков, выбирая подходящий, важно учитывать все особенности отопительной системы. Начать следует с расчёта требуемого объёма и подходящей конструкции. Необходимо, чтобы гидроаккумулятор был надежным и долговечным. Лучше всего делать свой выбор в пользу известных брендов, товары которых будут эксплуатироваться долгие годы не в ущерб системе. Ну и, конечно же, важно обращать внимание на стоимость изделия.

Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать

Локальные системы снабжения питьевой и технической водой на сегодняшний день становятся все более актуальными. Их бесперебойная работа возможна при условии соблюдения технологических стандартов. Обязательным элементом такой сети является расширительный бак для водоснабжения.

Производственные предприятия изготавливают большой ассортимент разных моделей этих резервуаров. Чтобы сделать правильный выбор, следует разбираться в конструкции расширительного бачка для водоснабжения и иметь представление о принципах его работы.

Особенности устройства и функциональное назначение

В первую очередь потребителей интересует, для чего нужен расширительный бак для водоснабжения. Он предназначается для поддержания оптимальной величины давления в системах водообеспечения.

Чаще всего для надежного водоснабжения используют закрытые устройства мембранного типа, представляющие собой резервуар, внутри которого имеется резиновая диафрагма. Это изделие делит мембранный расширительный бак для водоснабжения на водную и воздушную части.

После запуска системы подачи воды, при помощи электрического насоса водный отсек заполняется жидкостью. Одновременно объем воздушной камеры уменьшается. При эксплуатации мембранного бака для систем водоснабжения, чем выше будет давление, тем меньше воздуха останется в резервуаре.

Как только давление преодолеет запрограммированное значение, насосное оборудование в автоматическом режиме выключается. Заработает оно после того, как давление снизится ниже минимально допустимого показателя. При этом вода начинает поступать из водного отсека мембранного бака для водоснабжения.

Повторение цикла выключения-включения происходит много раз автоматически. Для проверки давления в системе водоподачи пользуются манометром, установить который можно непосредственно на резервуаре. Работу бака настраивают, подобрав для него оптимальный диапазон рабочего давления.

Смонтированный в системе водоснабжения расширительный бачок с мембраной одновременно выполняет несколько важных функций:

1. Поддерживает давление при отключенном насосе.
2. Защищает конструкцию подачи воды от возникновения гидравлического удара – его способен спровоцировать перепад напряжения в сети или проникновение в трубопровод воздуха.
3. Сохраняет некоторый объем воды под давлением.
4. Защищает насосное оборудование от преждевременного износа.

Принцип работы расширительного бака для водоснабжения позволяет при малом водопотреблении не включать насос, а покрывать бытовые потребности за счет жидкости, хранящейся в резервуаре.

Типы расширительных мембранных баков

Производители выпускает два варианта таких резервуаров:

1. Со сменной мембраной. Их основная отличительная особенность заключается в возможности заменить данный элемент. Вынимают мембрану расширительного бака для водоснабжения посредством фланца, держащегося при помощи нескольких болтов. При этом необходимо помнить, что в приборах, имеющих большой объем, для стабильной работы данного элемента его дополнительно прикрепляют к ниппелю задней частью. Другой особенностью данного устройства мембранного бака для водоснабжения является то, что вода, наполняющая бак, находится в диафрагме, и не соприкасается с внутренней поверхностью емкости. За счет этого металлические элементы не подвергаются коррозии, а вода защищена от возможного загрязнения. В итоге период эксплуатации приборов значительно увеличивается. Продается такой расширительный бак для водоснабжения в горизонтальном или вертикальном варианте.
2. Со стационарной диафрагмой. В резервуарах данной конструкции внутреннее пространство разделено на две части прочно закрепленной диафрагмой, которая не подлежит замене. Когда мембрана в расширительный бак для водоснабжения выходит из строя, бачок приходится менять. В одной части резервуара находится воздух, а во второй – вода, напрямую соприкасающаяся с его внутренней поверхностью из металла, а это может вызвать коррозию. С целью недопущения разрушения стенок бака и загрязнения воды, его изнутри покрывают особым красящим составом. Но подобная защита не является долговечной. Выпускают резервуары со стандартной диафрагмой двух типов — горизонтального и вертикального.

Выбор расширительного бачка для водоснабжения

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем.

При этом нужно учитывать:

1. Количество предполагаемых пользователей водоснабжающей системой.
2. Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
3. Возможность одновременного расхода воды несколькими потребителями.
4. Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

• если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
• когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
• если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

При подборе варианта устройства расширительного бака для водоснабжения нужно помнить, что чем меньше у него объем, тем чаще происходит включение насоса. Также следует принимать во внимание, что при уменьшении объема возрастает вероятность возникновения скачков давления в локальной системе.

Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе. При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат.

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Приобретая резервуар со сменной мембраной, следует непременно уточнить стоимость данного расходного элемента. Нередко с целью получения прибыли не совсем добросовестные производители значительно завышают цену на нее. В этом случае лучше приобрести модель другой торговой марки.

Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие — Reflex, Zilmet и российские — Джилекс и Elbi.

Нюансы самостоятельного монтажа

Подключение мембранного бака для водоснабжения в зависимости от его типа может быть выполнено в вертикальном или горизонтальном варианте. Особых отличий между этими двумя группами резервуаров нет. Делая выбор, ориентируются на параметры помещения, предназначенного для размещения оборудования.

При установке мембранного бака для водоснабжения придерживаются ряда рекомендаций:

1. Резервуар располагают так, чтобы при необходимости обслуживания к нему был беспрепятственный доступ.
2. Следует предусмотреть выполнение демонтажа соединительных труб для ремонта или замены.
3. Диаметр подсоединяемого водопровода не должен быть меньше диаметра патрубка.
4. Чтобы не допустить электролитической коррозии, резервуар необходимо заземлить.

Бак монтируют со стороны всасывания насоса. На участке между насосом и точкой подключения исключают все элементы, которые могут создать в системе большое гидравлическое сопротивление.

Решить проблему с тем, как накачать расширительный бак в системе водоснабжения, когда величина давления в нем упала ниже определенной отметки, поможет любой воздушный насос — автомобильный, велосипедный или другой. Для этого шланг насоса подсоединяют к золотнику на баке.

Расширительный бак – обязательный элемент каждой автономной водоснабжающей конструкции. Этот резервуар, благодаря наличию мембраны, не только поддерживает требуемое давление в системе, но и препятствует преждевременной поломке насосного оборудования и сохраняет некоторый запас воды.

Однако все вышеперечисленные функции прибор будет выполнять при условии, что он был грамотно выбран с учетом рекомендаций и правильно смонтирован. Поэтому при отсутствии навыков подобного вида работ и незнания принципа работы мембранного бака для водоснабжения, лучше доверить его установку специалистам, которые быстро, качественно и в кратчайшие сроки все сделают.

Расширительный бак для водоснабжения: выбор, устройство, установка и подключение

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

• резервуары со сменной грушей;
• емкости с фиксированной мембраной;
• гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Принцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

• для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
• устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

• Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
• Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
• Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
• Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

• Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
• Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
• Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
• Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Комментарии запрещены.
