Как выбрать стабилизатор напряжения для дома однофазный?

Однофазный стабилизатор напряжения – актуальная вещь в хозяйстве: рейтинг лучших моделей

Если требуется поддерживать заявленное поставщиком электроэнергии напряжение, на помощь приходит однофазный стабилизатор. Он нормализует показатели переменного электрического тока в сети при их колебаниях.

Назначение и принцип действия

Данный аппарат применяется в:

  • Учреждениях.
  • Домах.
  • Квартирах.
  • Предприятиях.

Стабилизаторы до 1 kW годятся для обычной домашней техники. С целью нормальной эксплуатации бытового оборудования со значительными пусковыми нагрузками рекомендуются образцы мощностью 1,5-10 kW; всё, что выше – используется в производственных условиях. Таким образом, 5-киловаттный стабилизатор в состоянии обслуживать всё энергохозяйство частного дома с приусадебным участком, а тем более дачи. Размещается на полу или монтируется на стену.

В настоящее время рынок насыщен изделиями разных типов, функционирующими по следующему принципу. Система входного контроля замеряет параметры электропитания, сравнивая их с номинальными. Затем производится корректировка, в результате которой на выходе потребитель получает значения, обеспечивающие штатную работу оборудования. В итоге оно ведёт себя безопасно и безаварийно.

Классификация продукции

На сегодняшний день электротехнической индустрией выпускается:

  • Сервоприводный.
  • Релейный.
  • Тиристорный.

Сервоприводный (динамический)

Это сравнительно недорогое электромеханическое изделие с большой точностью регулировки. Представляет собой трансформатор стандартной конструкции с автоматической настройкой. По обмотке движется скользящий контакт, который установлен на роторе сервомотора.

Его поворотный угол определяет система контроля и выравнивания. При падении напряжения трансформатор действует в качестве повышающего, при скачке – в качестве понижающего. В итоге на выходе обеспечивается ровно 220 V.

Релейный

Также представляет собой автотрансформатор, только напряжение на выходе меняется посредством переключения обмоток по команде реле. И чем большее число реле задействовано в схеме, тем качественнее будет обрабатываться вольтаж. Как бы то ни было, добиться его идеальной точности не представляется возможным.

Тиристорный (электронный)

Рекомендован для питания сверхчувствительной аппаратуры, например, газового оборудования. В полупроводниковом аппарате обмотки переводятся посредством ключей, которые выполнены на тиристорах.

Такому стабилизатору присущ минимальный период переключения; он в состоянии выдержать большие токовые значения и обладает высоким КПД. Его вариантом выступает симисторный стабилизатор. В отличие от тиристора симистор проводит ток в обоих направлениях. Это весьма выгодное инженерное решение, ведь 1 симистор, заменяет 2 тиристора.

Инверторный

В отличие от предыдущих стабилизаторов традиционной компоновки, в инверторном стабилизаторе отсутствует автотрансформатор и сочетаемые с ним коммутационные узлы.

Вместо них внедрена принципиально новая система, основные составляющие которой – инвертор с выпрямителем. Кроме того, обязательными деталями устройства являются промежуточные конденсаторы и управляющий микроконтроллер.

Характеристики и критерии выбора

Ключевые технологические свойства стабилизатора таковы:

  1. Мощность.
  2. Класс настройки.
  3. Быстрота выравнивания напряжения.
  4. Приемлемый вольтажный диапазон на входе.

Мощность

Указанный критерий должен соответствовать суммарной потребляемой мощности, поэтому важно без ошибок вычислить её величину с учётом реактивной и активной нагрузки.

Системы освещения, обогрева, приготовления пищи создают активную нагрузку. Если в быту применяется эта категория потребителей, для расчёта искомой мощности изделия слагаются величины всех потребляемых мощностей, плюс добавляются 20%.

Реактивность обеспечивают электродвигатели холодильников, инструментов, насосов, посудомоечных, швейных, стиральных агрегатов. Чтобы определить реактивную нагрузку подобных устройств, надлежит разделить их номинальную мощность на cos ϕ, либо найти её значение в справочной литературе (инструкции).

Вдобавок двигатели в ходе запуска непродолжительное время нуждаются в добавочной мощности, превышающей номинальную, по крайней мере, втрое. Так, для погружного насоса Jeelex в 0,4 kW необходим стабилизатор мощностью около 1,7 kW.

Скорость срабатывания

От быстроты выравнивания напряжения зависит, как долго будет находиться оборудование в критическом режиме эксплуатации. Наименьшая скорость – у сервоприводного изделия. Между появлением колебаний и выравниванием напряжения может пройти 3 секунды – огромный интервал. Если наблюдался существенный скачок, то за это время всё запитанное электрохозяйство без предохранителей успеет выйти из строя.

Точность

Максимальная точность фиксируется у динамического и инверторного образцов. Выходное напряжение у релейного и электронного стабилизатора почти всегда отличается от номинала, хотя это предусмотрено допуском, регламентируемым принятыми нормами и правилами технической эксплуатации.

Входное напряжение

В сети допускается отклонение от номинальных значений не более 10%. Если текущие показатели напряжения находятся в указанных пределах, как в административно территориальных центрах, стабилизатор не требуется. Зато на периферии они подчас скачут от 140 до 270 V.
Так что в руководстве по эксплуатации стоит обращать внимание на предельные величины входного напряжения, ибо модели имеют индивидуальный разброс.

Прочие параметры

Дополнительные функциональные критерии:

  1. Уровень издаваемого шума.
  2. Профиль синусоиды на выходе (порой для эксплуатации того или иного электрооборудования необходима исключительно гладкая синусоида).
  3. Наличие обводной линии – bypass (когда напряжение нормальное, электроэнергия поступает напрямую; стабилизатор включается, если имеет место отклонение от номинала).

Рейтинг лучших моделей

Энергия Voltron РСН-8000

Мощный релейный аппарат универсального размещения с диапазоном входного напряжения 98-280 V. Подходит для сварочного оснащения, т.к. выдерживает ток до 36 A. 7-ступенчатый релейный блок обеспечивает переключения в течение не более 10 мс. «Энергия» снабжена схемой экономии bypass и обладает защитной системой от перегруза сети, КЗ и перенапряжения на входе.

По отзывам, в состоянии функционировать при температуре до -30 °C. Вместе с тем, имеет недостаточный ресурс безаварийной работы, изредка может сбоить, реле щёлкает достаточно громко.

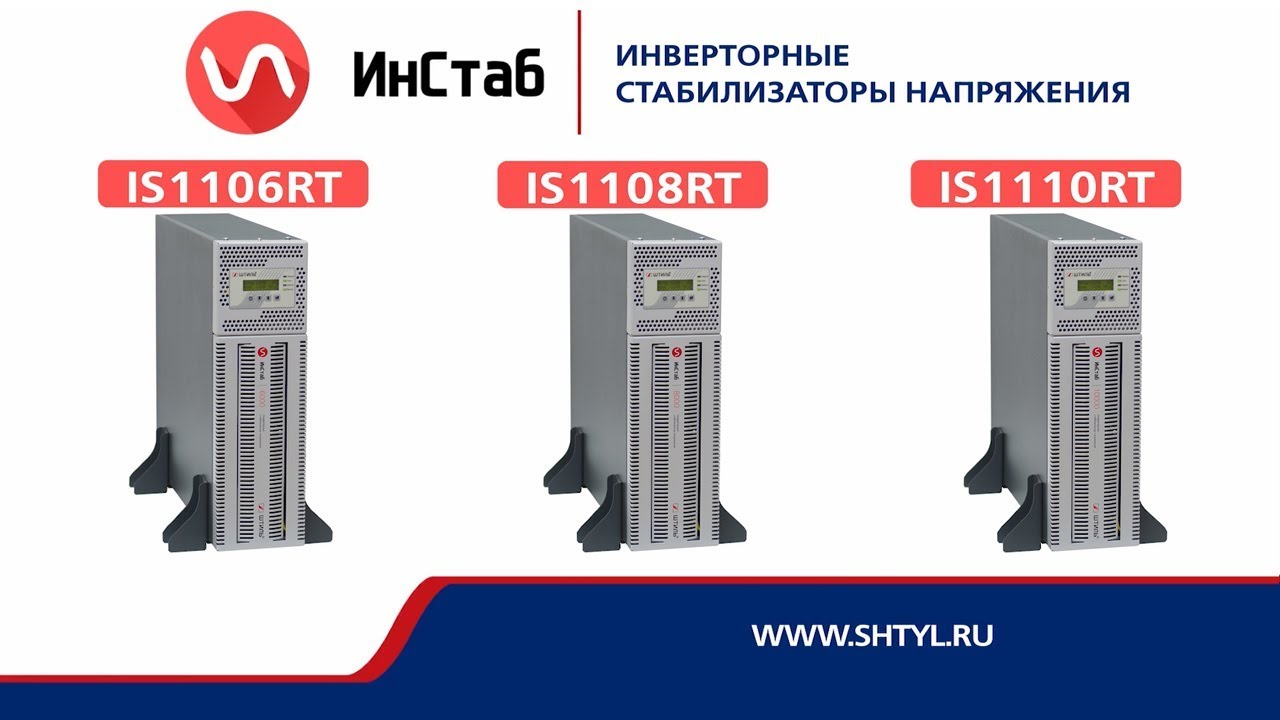

Штиль IS1110RT

Инверторный стабилизатор с двойным преобразованием на 10 kV·А/8 kW. Входное предельное напряжение 90-310 V. Точность стабилизации 2%. КПД 97%. Входная частота 43-57 Hz.

По отзывам, паспортные характеристики выдерживаются (расхождение в 3 V), чистая синусоида, мгновенное реагирование, удобная индикация, приемлемый уровень сборки. Вместе с тем, неэкономичен на холостом ходу, контакторы и автомат на входе недостаточно качественные. К тому же шумные кулеры, значительное тепловыделение и в целом сложное устройство.

Ресанта АСН-5000/1-Ц

Релейный, с номинальной нагрузкой 5 kW, годится для выравнивания исходного напряжения от 140 до 260 V. Погрешность не превышает ±8%, срабатывает за 5-7 мс. КПД 97%. Входная частота 50-60 Hz.

По отзывам, работает почти бесшумно. Вместе с тем, в отдельных случаях табло отображает показатели некорректно (напряжение показывает нормальное, а фактическое выходное напряжение завышенное). Защита от короткого замыкания на выходе отсутствует, качество сборки посредственное.

RUCELF СтАР-5000

Релейный напольный, на 5 kV·A/3 kW. Входное предельное напряжение 140-265 V. Точность 5-ступенчатой стабилизации 6%. Время отклика 20 мс. КПД 98%. Входная частота 50 Hz. Наличие bypass. Функционирует при 5°C-45°C и предельной влажности 80%. Вес 11,1 кг.

По отзывам, привлекает, прежде всего, своей дешевизной, выносливостью и цифровым вольтметром, отображающим входное и выходное напряжения. Идеально подходит для коттеджа и дачи. Вместе с тем, выходное напряжение нередко «плавает», в продаже попадаются бракованные изделия.

ЭРА СНПТ-2000-Ц

Релейный напольный, на 2 kV·A. Входное рабочее напряжение 140-260 V. Точность стабилизации 8%. Время отклика 20 мс. КПД 95%. Входная частота 50-60 Hz.

По отзывам, компактен и лёгок, комфортная информпанель, удачно сочетаются цена и качество, отличается надёжностью и неприхотливостью; весьма выручает доступность двойного подключения. Вместе с тем, щёлкает реле, хотя заметно тише нежели у Ресанты.

IEK Home СНР1

Релейный напольный, с задержкой запуска и двумя выходными розетками, на 2 kV·A. Входное рабочее напряжение 140-270 V. Точность 7-ступенчатой стабилизации 8%. Время отклика 20 мс. КПД 95%. Входная частота 50 Hz. Имеется защита от КЗ, перегрева, перенапряжения и помех. Функционирует при 0°C-40°C. Ширина 162 мм, высота 204 мм, глубина 287 мм. Вес 5,7 кг.

По отзывам, недостатков у данной модели почти не обнаружено, кроме пониженного КПД. Потребитель ставит здесь твёрдую «четвёрку».

Powerman AVS 500S

Релейный навесной, на 0,5 kV·A. Входное предельное напряжение 125-270 V. Точность стабилизации 8%. Время отклика 7 мс. КПД 98%. Входная частота 50-60 Hz. Вес 2,42 кг.

По отзывам, рекомендован газовиками, эргономичен, с привлекательным дизайном, без существенных «минусов», за исключением малой мощности.

SVEN AVR SLIM 500 LCD

Релейный настенный с плоским корпусом, индикацией напряжения и рабочего режима, на 0,5 kV·A/0,4 kW. Критические параметры напряжения на входе 140-262 V. Точность стабилизации 10%. Период отклика 10 мс. КПД 97%. Входная частота 50 Hz.

По отзывам, обладает супер-автоматикой и подходит для газового хозяйства. Вместе с тем, имеется единственный выходной разъём, что недостаточно. Потребитель также жалуется, что нет 2 отдельных индикаторов (входного и выходного), потому что 1 индикатор с кнопкой переключения неудобен.

БАСТИОН SKAT STL-20000

Аппарат электронного типа на 20 kV·A. Точность стабилизации с 9 ступенями 7 %. Входное предельное напряжение 80-295 V. Сенсорное управление. Вольтдобавочная стабилизация на симисторах. Дисплей информирует о действительных значениях напряжения, силы тока, мощности. Конвективное безвентиляторное охлаждение, тихое функционирование. 7-летняя гарантия.

По отзывам, недостатки отсутствуют, кроме большой массы и размеров – соответственно 36 кг и 350х434х380 мм.

Заключение

Выбор нормализатора напряжения для бытовых нужд, коим является однофазный стабилизатор – задача ответственная и сложная. В продаже наблюдается достаточное количество интересных предложений всевозможных брендов, с различными техническими возможностями, добротностью и стоимостью. При верном выборе изделие прослужит долго и полностью себя оправдает.

При безграмотном же выборе стабилизатор вскоре может сломаться, но это зачастую происходит не по вине производителя, а в силу того, что условия работы оказались неприемлемыми для приобретённой модели. Вот почему так важно уметь самому разбираться в особенностях продукции, а не надеяться на постороннее и случайное мнение.

Читайте также другие полезные статьи:

Видео-обзор стабилизатора напряжения Sven AVR Slim-2000 LCD

Однофазные стабилизаторы напряжения

Однофазные стабилизаторы напряжения обеспечивают надёжную защиту от нестабильного напряжения в сети 220 В различных электроприборов: от бытовой техники до ответственных нагрузок на производственном предприятии.

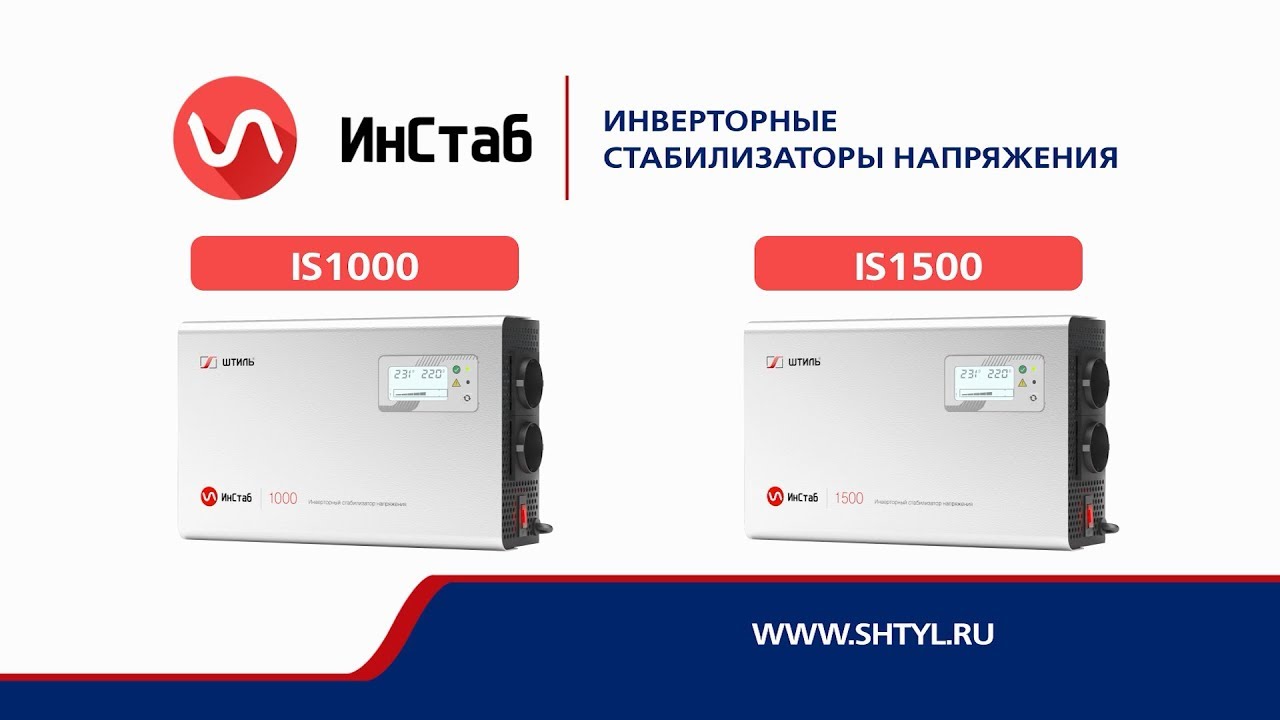

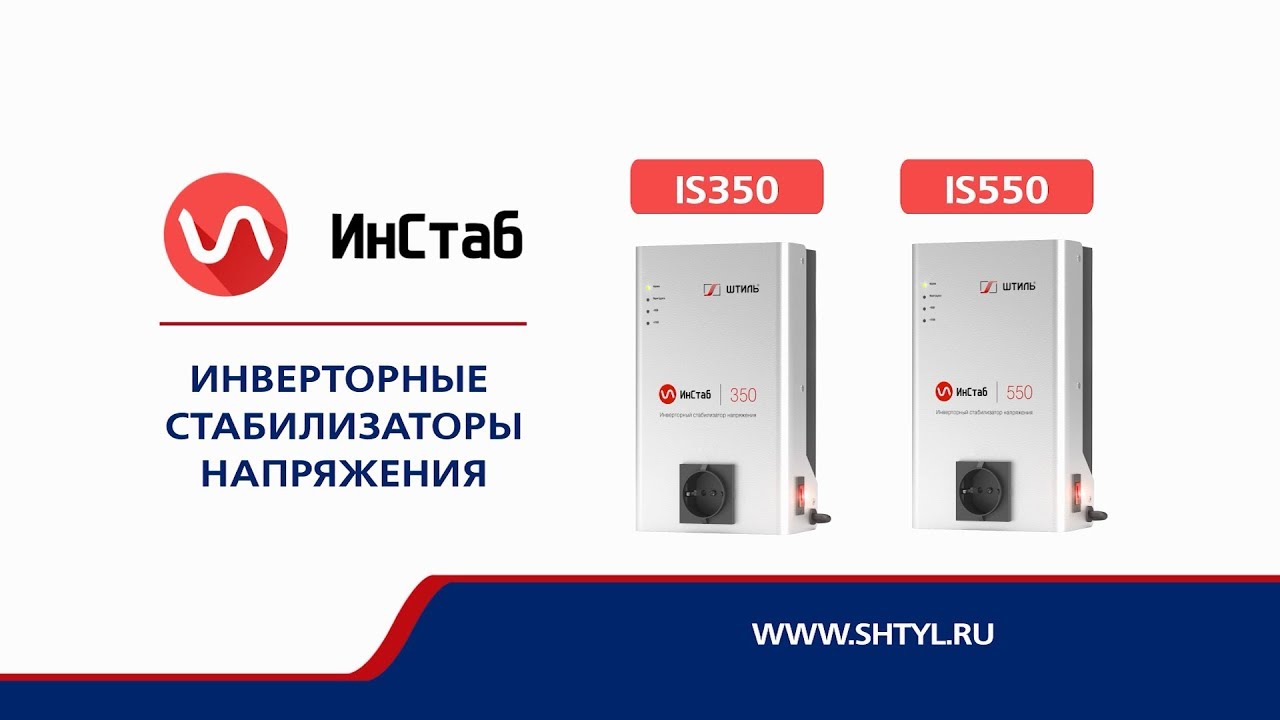

ГК «Штиль» предлагает однофазные стабилизаторы инверторного типа мощностью от 0,35 до 20 кВА. Приборы функционируют на основе технологии двойного преобразования электроэнергии, благодаря чему гарантировано обеспечивают подключенную нагрузку высококачественным напряжением с идеальной синусоидальной формой. Представленные модели имеют настенное или напольное/стоечное конструктивное исполнение. В линейке также есть стабилизаторы с уникальной конфигурацией 3:1, которая позволяет подключать однофазную нагрузку к входной сети 380 В.

Широкий диапазон входного напряжения

Высокая точность стабилизации

Идеальная синусоидальная форма выходного напряжения

Схема без трансформатора

Питание нагрузки до 200 мс при пропадании сети

Полная электронная защита

Автоматический перезапуск при восстановлении после аварий

Полное цифровое управление

Совместимость с генераторами

Корректор коэффициента мощности на входе

Высокая перегрузочная способность

Малый вес и компактные размеры

Большой срок службы

Модельный ряд однофазных стабилизаторов напряжения

  • 1
  • 2
  • 3
  • 4

Фильтр

Преимущества однофазных стабилизаторов «Штиль»

Модели стабилизаторов напряжения 220 В от ГК «Штиль» подойдут для обеспечения качественного электроснабжения однофазной нагрузки бытового, коммерческого или производственного назначения. Устанавливать однофазные стабилизаторы можно также и при трехфазной входной сети, что предусматривает размещение на каждой из питающих фаз отдельного устройства.

Мощность однофазного стабилизатора напряжения оказывает непосредственное влияние на подключаемые нагрузки. Например, устройства мощностью до 3,5 кВА в большинстве случаев применяются для защиты одного ответственного электроприбора, модели стабилизаторов от 6 кВА чаще требуются для защиты группы из нескольких нагрузок.

Особенности однофазных стабилизаторов
напряжения «Штиль»

Для удобства покупателей специалисты компании разработали широкую линейку однофазных стабилизаторов напряжения 220 В, представленную моделями выходной мощностью от 350 ВА до 20 кВА. Приборы выпускаются в различных корпусах. В зависимости от специфики конструкции они подходят для настенного, настольного, напольного, а также стоечного размещения.

Инженеры компании «Штиль» постоянно совершенствуют разработки на основе передовых технологий и с учетом современных тенденций. Вся наша продукция реализуется по выгодным конкурентоспособным ценам. Сотрудничая с нами, вы гарантировано получите надежное и безопасное оборудование высокого технологического класса.

Где купить однофазный стабилизатор
напряжения «Штиль»?

Купить необходимую модель однофазного стабилизатора напряжения можно в нашем интернет-магазине. Если вы затрудняетесь с выбором, отправьте e-mail с запросом на адрес sales@shtyl.ru. Наши специалисты оперативно помогут подобрать необходимое решение.

Цены на модели однофазных стабилизаторов зависят от их выходной мощности, функционала, конструктива и дополнительных аксессуаров. Оптовым покупателям предоставляются специальные условия. Для юридических лиц действует партнерская программа, в рамках которой можно стать официальным дилером по продаже наших стабилизаторов. Для этого требуется заполнить специальную форму в разделе регистрация партнера или отправить заявку на партнерство по электронной почте на адрес sales@shtyl.ru.

Как выбрать однофазный стабилизатор напряжения?

Электроснабжение большинства наших квартир и жилых домов реализовано однофазными электрическими сетями, то есть питающими линиями с одним фазным и нулевым рабочим проводниками, напряжение между которыми составляет 220 В. Узнайте подробнее о том как правильно подобрать однофазный стабилизатор напряжения – устройство, которое надёжно защитит вашу дорогостоящую технику от колебаний питающего напряжения.

Какой тип однофазного стабилизатора выбрать?

Один из важных факторов при выборе стабилизатора – это его тип. По внутреннему устройству и принципу работы различают несколько типов однофазных стабилизаторов напряжения: электромеханические, релейные, электронные и инверторные. Однофазный стабилизатор каждого из указанных типов имеет свои особенности технических характеристик, от которых зависят эффективность защиты и надежность эксплуатации подключенных электроприборов. Прибор какого из указанных типов стоит выбрать?

Электромеханические стабилизаторы

Применение электромеханических устройств возможно в сетях с продолжительными колебаниями напряжения (допустимо с большой амплитудой). Интенсивность режима работы сервопривода при кратковременных и частых скачках напряжения приводят к скорому износу щеток и сокращению его рабочего ресурса. Кроме того, низкая скорость коррекции сервоприводных устройств при частых скачках напряжения не позволяет применять их для защиты чувствительной к питанию техники. Неплохим бюджетным решением будет использование сервоприводных стабилизаторов для защиты нетребовательной к питанию нагрузки, например, нагревательных или осветительных приборов.

Релейные стабилизаторы

Отличаясь гораздо большим быстродействием, устройства релейного типа более предпочтительны для применения в сетях с нестабильным напряжением. Однако ступенчатость и низкая точность коррекции также исключает возможность их использования для защиты требовательной к качеству электропитания нагрузки. Интенсивный режим работы в сетях с постоянными колебаниями напряжения, сопровождаемый частыми срабатываниями электромеханических реле способствует быстрому их износу и выходу из строя. Поэтому в сетях с плохими показателями качества электроэнергии от использования стабилизаторов этого типа стоит отказаться.

Электронные стабилизаторы

Относительно надежную защиту способны обеспечить устройства электронного типа. Они выигрывают по показателях быстродействия и коммутационной стойкости у вышеперечисленных устройств и подойдут для работы в сетях с частыми колебаниями напряжения большой амплитуды. При покупке такого стабилизатора важно обращать внимание на количество полупроводниковых ключей в его схеме, определяющее количество ступеней переключения, а, следовательно, и точность стабилизации – приближенность значения выходного напряжения к номинальному.

Инверторные стабилизаторы

Лучшая рекомендация для достижения максимально высокого уровня защиты и надежности эксплуатации любой нагрузки – это применение инверторных стабилизаторов. Превосходя аналоги других типов по всем техническим характеристикам, эти устройства гарантированно обеспечивают защиту ответственного оборудования, даже в сетях с крайне низким качеством напряжения. Устройства успешно справляются с эффективной защитой самого электрочувствительного оборудования – компьютеров и периферийных устройств, автоматики отопительных котлов, серверного, измерительного и медицинского оборудования.

Характеристики однофазных стабилизаторов

Правильный выбор однофазного стабилизатора напряжения предполагает руководствоваться не только типом устройства, но и другими техническими характеристиками, которые подробно рассмотрены в таблице.

10 советов, какой выбрать стабилизатор напряжения

Сколько техники сгубили перепады напряжения! Если вы не хотите оказаться в числе пострадавших и терпеть серьезный материальный ущерб, стоит вовремя задуматься о покупке стабилизатора напряжения. Да, придется потратиться, зато представьте, что во время проблем с электричеством холодильник, телевизор, стиральная машинка и прочая дорогостоящая техника не пострадают, как, к примеру, у не столь дальновидных соседей. Преимущества ясны – остается только разобраться, какой выбрать стабилизатор напряжения, чтобы он максимально соответствовал вашим потребностям.

Нужен ли вам стабилизатор напряжения?

Даже далекому от электротехники человеку из названия этого прибора понятно, что его основная задача – выравнивать входящее в жилище напряжение, чтобы техника не пострадала от резких перепадов этого самого напряжения. Поставщик электроэнергии должен обеспечивать напряжение 220 В (±10%) и частоту 50 ГГц. И если с частотой обычно все в порядке, то с напряжением бывают проблемы.

При серьезном скачке напряжения приборы просто выйдут из строя, а при постоянных небольших колебаниях значительно снижается срок службы техники.

Кому понадобится стабилизатор напряжения?

  1. Жителям загородных домов, дачникам, а также проживающим в сельской местности.Колебания в электросетях, расположенных вдалеке от города, — не редкость.
  2. Жителям городских квартир, если есть проблемы со стабильностью напряжения. Серьезные перепады могут выдать помехи в динамиках и на экранах, мигание лампочек, изменение звука работы холодильника и стиральной машины. Менее значительные перепады можно обнаружить с помощью мультиметра. Измерьте напряжение в розетке в пик потребления электроэнергии (вечером, например) и при минимальном потребление (рабочий день). Допустимое отклонение – 10%, т.е. для сети 220 В напряжение может быть 198-242 В. Если колебания более значительные, то пора задуматься о покупке стабилизатора напряжения.

Стабилизатор напряжения – это переходник между источником электроэнергии и всеми электроприборами. Он способен повышать/понижать напряжение, или же отключать электропитание в случае слишком низкого (менее 160 Вт) или высокого (более 255 Вт) напряжения. При выборе стабилизатора напряжения важно учитывать массу факторов.

Сетевой или магистральный стабилизатор?

Стабилизаторы напряжения для дома бывают:

  • сетевыми. Они подключаются к розетке и предназначены для работы с одним или несколькими устройствами. Такие часто используют при установке компьютера;
  • магистральными. Используются для подключения всех точек потребления электричества в доме, включая приборы освещения. Такой стабилизатор подключается не к розетке, а к электромагистрали.

Какой стабилизатор напряжения лучше выбрать? В идеале – магистральный. Но если вы живете в городе, то уместно будет использовать только сетевой стабилизатор с самой дорогой и нежной техникой.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

  • компактные размеры, небольшой вес;
  • возможность работы в широком диапазоне температур (-30…+40 0 С);
  • работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
  • высокая скорость срабатывания;
  • широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
  • долговечность до 10 лет;
  • невысокая шумность.

Минусы:

  • ступенчатая стабилизация и, как результат, изменение уровня освещенности;
  • большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

  • работа с большими нагрузками;
  • способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
  • плавность регулировки напряжения;
  • бесшумность при отсутствии резких скачков напряжения;
  • напряжение на входе может быть практически любым;
  • высокая точность стабилизации;
  • невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

  • скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
  • чем выше мощность, тем больше вес устройства;
  • оборудование не будет работать при температуре менее -5 0 С и более +40 0 С;
  • шум в момент стабилизации напряжения;
  • щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

  • надежность и долговечность;
  • работа с низкими и высокими входящими напряжениями;
  • многие модели способны выдерживать температуру до -20 0 С;
  • детали почти не изнашиваются, так как нет подвижных элементов;
  • быстродействие;
  • бесшумность.

Минусы:

  • высокая цена;
  • сложность ремонтных работ;
  • невысокая устойчивость к перегрузкам;
  • чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

  • компактность;
  • работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
  • высокая точность;
  • минимальная задержка.

Минусы:

  • цена;
  • работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств. Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель.

Однофазный или трехфазный?

Для большинства квартир и домов подходит однофазный стабилизатор, так как и сеть в них однофазная. При наличии трехфазной сети можно взять трехфазный стабилизатор, а можно – три однофазных.

Мощность

Мощность стабилизатора надо выбирать с запасом в 20-30%. С сетевыми устройствами все ясно, а вот с магистральными придется применить нехитрый расчет:

  • надо посчитать суммарную мощность всех приборов и предметов освещения, учитывая активную и реактивную нагрузку;
  • активная нагрузка характерна для приборов, которые преобразуют электроэнергию в тепло или свет (лампочка, обогреватель, утюг и т.д.). Единица измерения – кВт;
  • реактивная нагрузка характерна для приборов с электродвигателями и конденсаторными батареями. Полная мощность их состоит из активной и реактивной частей, измеряется в кВА. Чтобы рассчитать потребляемую мощность, необходимо активную мощность разделить на cos(φ), оба параметра должны быть указаны на приборе. Если он не указан, то берут среднее значение – 0,7;
  • суммарная мощность высчитывается по формуле, приведенной ниже, где Р – активная мощность, а Q – реактивная;
  • учитывайте, что есть приборы, пусковой ток которых значительно превышает номинальный.

Диапазон стабилизируемого напряжения

Это одна из ключевых характеристики стабилизатора напряжения. Например, диапазон 130-270 В значит, что прибор сможет обеспечивать стабильное напряжение 220 В на выходе при входящем напряжении от 130 до 270 В. При более высоком или низком напряжении, стабилизатор сначала изменит выходящее напряжение на 15-18%, а потом отключит все приборы.

Чтобы понять, какой стабилизатор напряжения выбрать, надо определить, в каких пределах скачет напряжение в вашем доме. Несколько дней проводите измерения в моменты пиковых нагрузок (утром и вечером). Самое низкое и самое высокое значение учитывайте при покупке.

Точность стабилизации

Этот показатель указывает на то, насколько сильно выходное напряжение будет отличаться от номинального (220 или 230 В). Для большинства электроприборов будет достаточно точности стабилизации 5-7%. Для осветительных приборов лучше будет точность 3%, что обеспечит отсутствие мерцания. В идеале брать магистральный стабилизатор с точностью 3%, а сетевые могут иметь точность 5-7%.

Способ установки

Стабилизаторы устанавливаются настенно или напольно. Тут уже кому как удобнее. Важно, чтобы в помещении было сухо, не было пыли и критически низких или высоких температур. Вокруг прибора должно оставаться место для обеспечения эффективного охлаждения. Если речь идет о частном доме, то оптимально установить стабилизатор около распределительного щитка, а подвальные или чердачные помещения точно не подойдут.

Что еще?

Также при выборе обращайте внимание на следующие параметры:

  • наличие дисплея необязательно, но будет полезным, если вам важно следить за входным и выходным напряжением;
  • имя производителя очень важно. Хорошо себя показали стабилизаторы Ortea (Италия) серий Gemini, Vega, Antares, Aqarius, Orion и др. Среди отечественных производителей отметим «Бастион», «Ресанта» (сборка в Китае), «Штиль».

Некоторые бытовые приборы вовсе необязательно подключать к стабилизатору. Многие нагревательные приборы, оборудованные ТЭНами, могут функционировать при значительных скачках напряжения, а такие приборы, как насос и сварочные аппараты, обладают высокими пусковыми токами, в результате чего в стабилизаторе может сработать защита, и выключится вся сеть.

Как выбрать однофазный стабилизатор напряжения: типы и характеристики устройств

В сетях энергоснабжения может применяться однофазное или трёхфазное напряжение. Трёхфазное напряжение 380В используется на производстве, а однофазное 220В повсеместно применяется в быту. На это напряжение рассчитана практически вся бытовая техника и электроника.

Приборы, используемые в быту, могут быть критичны к броскам или «плаванию» напряжения сети. Чтобы избежать негативных последствий от такого электроснабжения, бытовая техника подключается через однофазный стабилизатор напряжения.

Особенности однофазного стабилизатора

Стабилизатор напряжения, работающий в однофазной сети, применяется для коррекции напряжения при изменениях его в определённых пределах. В однофазной сети энергоснабжения используется только два провода, один из которых фаза, а второй – ноль, поэтому электрические схемы стабилизаторов достаточно просты.

Схема контроля постоянно фиксирует уровень напряжения сети и в случае отклонения подаёт команду на исполнительный механизм, который увеличивает или уменьшает его величину. В результате работы стабилизирующего устройства на выходе возникает напряжение, подходящее для корректной работы потребителей.

Чтобы на выход прибора не попадали импульсные помехи и высоковольтные короткие выбросы, все типы стабилизаторов имеют в составе схемы индуктивно-ёмкостной фильтр, подавляющий эти компоненты.

Однофазные стабилизаторы широко применяются на следующих объектах:

  • Жилые квартиры;
  • Частные загородные дома;
  • Медицинские учреждения;
  • Системы связи и телекоммуникаций;
  • Офисы;
  • Небольшие производственные мощности.

В условиях больших городов энергоснабжение жилых районов почти всегда отличается хорошим качеством напряжения сети. Другое дело посёлки городского типа или загородные территории. Там напряжение сети часто бывает нестабильным, что заставляет жильцов приобретать домашние стабилизаторы напряжения. Это касается и медицинских учреждений, где для работы специальной аппаратуры требуется очень качественная сеть.

Стабильная и надёжная сеть требуется предприятиям обеспечивающим связь, системы кабельного телевидения и интернет. На небольших частных предприятиях, где используется техника, питающаяся от однофазной сети, используются выравнивающие приборы с мощностью 10-30 кВт.

Виды однофазных стабилизаторов

Промышленность выпускает модели стабилизаторов, в которых используются различные исполнительные механизмы выравнивающие напряжение сети:

  • Релейные устройства;
  • Электродинамические (сервоприводные) стабилизаторы;
  • Полупроводниковые приборы.

Во всех трёх типах стабилизаторов используется принцип изменения напряжения с помощью трансформатора.

Релейный стабилизатор состоит из следующих элементов:

  • Индуктивно-ёмкостной фильтр подавления помех;
  • Электронная плата;
  • Силовой трансформатор;
  • Электромагнитные реле;
  • Схема защиты;
  • Устройство индикации.

Устройством, регулирующим напряжение, в данном приборе является силовой трансформатор, который ещё называют катушкой вольтодобавки. Напряжение сети приходит на индуктивно-ёмкостной фильтр и далее на первичную обмотку трансформатора.

Вторичная обмотка имеет большее число витков для возможного увеличения напряжения, когда его величина снижается до минимума. Обмотка выполнена в виде отдельных секций.

Электронная плата включает в себя микроконтроллер, который оценивает величину напряжения сети. Пока его величина остаётся в допуске регламентированным государственным стандартом (220В ± 10%), потребитель получает питание непосредственно от сети. Если величина напряжения вышла из допуска происходит следующее. Контроллер определяет величину девиации напряжения и даёт команду на блок реле, которые своими контактами подключает секцию обмотки для повышения или уменьшения напряжения сети. Релейный стабилизатор является самым недорогим устройством.

Он имеет следующие недостатки:

  • Большое время переключения;
  • Искажённую синусоиду на выходе;
  • Дискретные величины напряжения, то есть низкую точность.

Электромеханический или сервоприводной стабилизатор обеспечивает регулирование напряжения за счёт скользящего контакта, который перемещается по неизолированной обмотке трансформатора. Трансформатор имеет тороидальную форму. В центре конструкции установлен серводвигатель, на роторе которого находится графитовый контакт. При отклонении напряжения сети от номинала, микроконтроллер даёт команду на поворот ротора, что позволяет увеличить или уменьшить поступающее напряжение.

Электромеханический стабилизатор обеспечивает самую высокую точность установки. Она может достигать 2-3%. Прибор допускает большой диапазон напряжения на входе и перегрузки по мощности, которые в непродолжительном режиме могут достигать 120%.

Вместе с тем стабилизатор с электродвигателем обладает серьёзными недостатками:

  • Самая медленная скорость реагирования на девиацию;
  • Низкая надёжность;
  • Необходимость в техническом обслуживании;
  • Постоянный шум от работающего электродвигателя.

Несмотря на недостатки, однофазные динамические стабилизаторы находят широкое применение в самых разных областях.

Стоимость полупроводниковых стабилизаторов превышает цену предыдущих моделей. Их устройство практически не отличается от конструкции релейных стабилизаторов, и в них используются те же элементы, только вместо электромагнитных реле в данных приборах применяются силовые полупроводниковые вентили. Это многослойные элементы – тиристоры и симисторы. Каждый из них имеет три электрода – анод, катод и управляющий электрод.

Поскольку они по аналогии с диодами пропускают ток только в одном направлении, в качестве ключа в цепи переменного тока может использоваться один симистор (симметричный тиристор) или два тиристора во встречно параллельном включении, когда анод одного прибора соединён с катодом другого, а управляющие электроды объединены.

Однофазный тиристорный стабилизатор напряжения обладает высокой скоростью реагирования на изменения сетевого напряжения. Полупроводниковые приборы допускают эксплуатацию в холодных помещениях при низких температурах. Прибор очень надёжен, поскольку полупроводниковые ключи, в отличие от электромагнитных реле, не имеют подгорающих контактов и допускают до 10 9 , то есть миллиард переключений.

Но вместе с тем прибор имеет ряд недостатков, которые ограничивают его применение:

  • Дискретная величина напряжения;
  • Аппроксимированная синусоида на выходе;
  • Негативная реакция на перегрузку.

Как и у релейного стабилизатора, величина напряжения на выходе изменяется ступенями, поэтому точность установки достаточно низкая и может достигать 6-8 %. Тиристорные ключи вносят сильные изменения в форму тока на выходе. Это может быть ступенчатая синусоида или меандр.

Стабилизаторы с силовыми полупроводниковыми вентилями плохо выдерживают перегрузку. В этом отношении однофазный симисторный стабилизатор напряжения гораздо хуже тиристорного устройства, поэтому приборы для коррекции напряжения на симметричных тиристорах применяются крайне редко.

Критерии выбора стабилизатора для однофазной сети

Существует ряд параметров, по которым осуществляется выбор стабилизатора напряжения:

  • Выходная мощность;
  • Скорость коррекции;
  • Точность установки;
  • Диапазон входного напряжения;
  • Функция «Байпас»;
  • Вариант исполнения.

Мощность стабилизатора можно считать самым важным параметром. Она определяет, какое количество бытовой техники может быть подключено. Ориентироваться можно на приблизительную таблицу мощности бытовой техники:

  • LCD телевизор – 100-200 W;
  • Стиральная машина – 1 500-2 500 W;
  • Холодильник – 200-300 W;
  • Персональный компьютер – 100-200 W;
  • Система отопления с циркуляционным насосом – 150-200 W;
  • Освещение – 500 W.

Сюда можно добавить электрическую плиту, если она имеется, видеонаблюдение, охранную сигнализацию и приборы разового подключения, такие как утюг, фен, миксер, тостер и так далее. Таким образом, мощность однофазного стабилизатора для качественной работы всей бытовой техники в частном доме должна составлять не менее 5 кВт.

С другой стороны стандарт отечественной сети допускает ± 10% отклонения от величины 220В, поэтому точность в 1-3% не очень и востребована. Современные стабилизаторы различных типов обеспечивают достаточно широкий диапазон напряжения на входе, поэтому отличия у отдельных моделей не слишком значительны.

Практически все модели оснащены функцией «Байпас» или обход. При напряжении сети не выходящем за пределы допуска, потребитель получает электропитание от сети напрямую, минуя стабилизатор. Большее отклонение сети определяется платой контроля, и нагрузка автоматически переключается на выход стабилизирующего устройства.

Стабилизатор от компании «Энергия

Однофазный стабилизатор напряжения «Энергия» Voltron РСН 8 000 представляет собой прибор, рассчитанный для работы с потребителями большой мощности.

Стабилизатор выполнен по релейной схеме с семью ступенями регулировки и обеспечивает на выходе 220 В ± 10 %. Диапазон нагрузок от 5 600 до 8 000 Вт.

Устройство выдаёт ровную синусоиду, что позволяет использовать его при работе с реактивной нагрузкой, к которой относятся асинхронные электродвигатели насосов отопления.

Скорость переключения не превышает 10 мс. Стабилизатор допускает кратковременную перегрузку до 150 %. Рабочее напряжение 105-265 В. При напряжениях 95 и 280 В, срабатывает система защиты. Данный стабилизатор однофазного типа оборудован функцией «Байпас» и сегментным светодиодным индикатором параметров. Максимальный ток нагрузки устройства составляет 36 А.

Выбор стабилизатора напряжения для дома — как это делается

Выбор стабилизаторов напряжения у многих рядовых пользователей вызывает массу вопросов, которые они в основном решают уже непосредственно при покупке в магазине у самого продавца-консультанта. При этом у менеджера всегда есть свой интерес в реализации именно того товара, который выгоден в первую очередь ему, а не вам.

Ознакомившись с советами в данной статье вы уже на 100% будете знать какой именно стабилизатор вам необходим и почему. Поход в магазин будет заключаться лишь в поиске наличия такого стабилизатора в их ассортименте и его цене.

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата.

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков.

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f.

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8.

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные — из-за своей дешевизны, тиристорные — из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего — до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус — они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

    9 ступеней — погрешность 15В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир — напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка — 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

    при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

В первую очередь смотрите на параметр — рабочий диапазон входного напряжения.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

Обратите внимание!  Электропроводка на чердаке деревянного дома

Комментарии запрещены.

Scroll Up
